میلگرد بستر یک شبکه فولادی باریک است که هنگام چیدن دیوار، لای ملات بین ردیف‌های آجر یا بلوک قرار می‌گیرد و دیوار بنایی را به یک عضو یکپارچه‌تر تبدیل می‌کند. دیوارهای آجری، سفالی و بلوکی در برابر فشار عملکرد قابل قبولی دارند، اما در برابر نیروهای جانبی زلزله، کشش و ترک‌های ناشی از انقباض ضعیف‌اند. میلگرد بستر برای جبران همین ضعف به کار می‌رود. در این مطلب انواع میلگرد بستر، مشخصات فنی، مراحل اجرا، نحوه محاسبه مقدار مورد نیاز و نکات خرید آن را بررسی می‌کنیم.
میلگرد بستر چیست؟

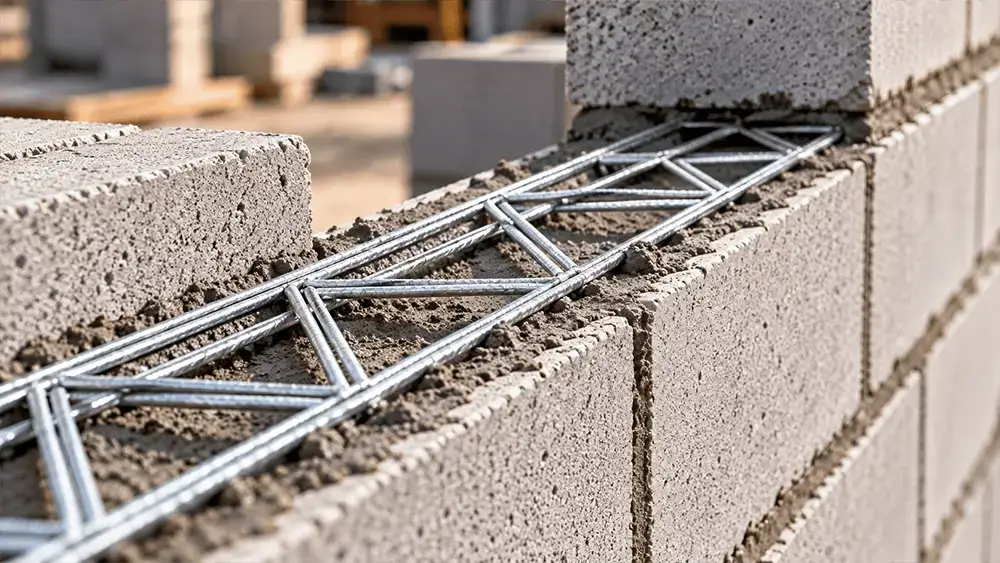

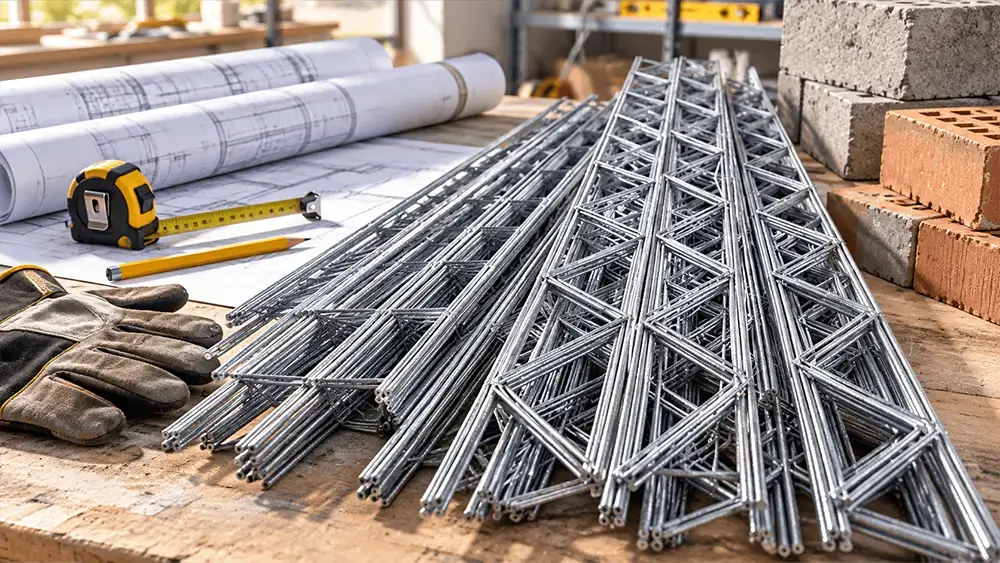

میلگرد بستر (Bed Joint Reinforcement) از دو مفتول طولی موازی تشکیل شده که با مفتول‌های عرضی به شکل نردبانی یا زیگزاگ (خرپایی) به هم جوش شده‌اند. این مجموعه در درز افقی ملات، یعنی همان «بستر» دیوار، دفن می‌شود و پس از گرفتن ملات، با آجر یا بلوک به‌صورت یکپارچه کار می‌کند.
مفتول‌های طولی معمولاً آجدار هستند تا چسبندگی بهتری با ملات داشته باشند و مفتول‌های عرضی می‌توانند ساده باشند. چون این شبکه همیشه در تماس با ملات مرطوب است، باید گالوانیزه، دارای پوشش اپوکسی یا از جنس فولاد زنگ‌نزن باشد؛ میلگرد بستری که زنگ بزند نه‌تنها به دیوار کمکی نمی‌کند، بلکه با انبساط ناشی از خوردگی می‌تواند ملات را ترک بدهد.
انواع میلگرد بستر
میلگرد بستر را معمولاً از دو جهت دسته‌بندی می‌کنند: شکل اتصال مفتول‌ها و نوع جنس یا پوشش.
میلگرد بستر نردبانی
در این نوع، مفتول‌های عرضی به‌صورت عمود و در فواصل منظم بین دو مفتول طولی قرار گرفته‌اند و ظاهری شبیه نردبان دارند. تولید آن ساده‌تر و قیمتش معمولاً پایین‌تر است و برای بیشتر دیوارهای غیرسازه‌ای و تیغه‌های داخلی کافی است.
میلگرد بستر خرپایی
در نوع خرپایی، مفتول میانی به‌صورت زیگزاگ بین دو مفتول طولی جوش داده می‌شود. این شکل، سختی شبکه را در صفحه افقی بیشتر می‌کند و در دیوارهای پرتحمل‌تر، دیوارهای با ارتفاع یا طول زیاد و جاهایی که کنترل ترک اهمیت بیشتری دارد، گزینه بهتری است.
| ویژگی | نردبانی | خرپایی |
|---|---|---|
| شکل مفتول عرضی | عمود و با فواصل منظم | زیگزاگ و پیوسته |
| سختی شبکه در صفحه افقی | کمتر | بیشتر |
| قیمت | معمولاً ارزان‌تر | معمولاً گران‌تر |
| کاربرد مناسب | تیغه‌های داخلی و دیوارهای غیرسازه‌ای متعارف | دیوارهای بلند یا طویل، دیوارهای پیرامونی و جاهایی که کنترل ترک مهم است |
دسته‌بندی بر اساس جنس و پوشش
- گالوانیزه گرم: لایه روی ضخیم‌تری دارد و برای دیوارهای خارجی، نما و محیط‌های مرطوب مناسب‌تر است.
- گالوانیزه سرد (الکتروگالوانیزه): پوشش نازک‌تر و قیمت کمتری دارد و بیشتر برای دیوارهای داخلی استفاده می‌شود.
- فولاد زنگ‌نزن (استنلس استیل): بیشترین دوام را در برابر خوردگی دارد، اما گران‌تر است و معمولاً فقط در شرایط خورنده خاص انتخاب می‌شود.
مشخصات فنی میلگرد بستر
مهم‌ترین مشخصاتی که هنگام انتخاب یا کنترل کیفیت میلگرد بستر باید بررسی شود در جدول زیر آمده است. این مقادیر بر اساس ضوابط رایج مبحث هشتم مقررات ملی ساختمان است و برای هر پروژه باید با ویرایش جاری مقررات و نظر مهندس طراح تطبیق داده شود.
| مشخصه | مقدار یا الزام |
|---|---|
| حداقل قطر مفتول | ۴ میلی‌متر |
| حداکثر قطر مفتول | نصف ضخامت ملات بستر (با سقف ضخامت ملات ۱۶ میلی‌متر، حداکثر ۸ میلی‌متر) |
| قطر رایج در اجرا | ۴ تا ۴٫۵ میلی‌متر برای ملات حدود ۱۰ میلی‌متری |
| حداقل تنش تسلیم فولاد | ۴۵۰ مگاپاسکال |
| حداقل تنش نهایی فولاد | ۵۵۰ مگاپاسکال |
| نسبت تنش نهایی به تسلیم | حداقل ۱٫۲ |
| سطح مفتول طولی | آجدار، برای چسبندگی بهتر با ملات |
| محافظت در برابر خوردگی | گالوانیزه، پوشش اپوکسی یا فولاد زنگ‌نزن |
عرض میلگرد بستر بر اساس ضخامت دیوار انتخاب می‌شود؛ شبکه باید طوری قرار بگیرد که مفتول‌ها از هر دو وجه دیوار پوشش ملات کافی داشته باشند و از بدنه بیرون نزنند. به همین دلیل برای تیغه‌های نازک عرض‌های کمتر و برای دیوارهای ضخیم‌تر عرض‌های بیشتر تولید می‌شود. عرض‌ها و طول‌های موجود در بازار را می‌توانید در صفحه قیمت میلگرد بستر و موجودی فروشندگان ببینید.
در بلوک‌های سبک AAC که با ملات چسب نازک (کمتر از ۳ میلی‌متر) چیده می‌شوند، مفتول گرد جا نمی‌شود. در این حالت از میلگرد بستر با مقطع تخت و مستطیلی استفاده می‌کنند تا کاملاً در لایه نازک ملات دفن شود.
کاربرد میلگرد بستر در ساختمان
تجربه زلزله‌های گذشته نشان داده که بخش قابل توجهی از خسارت‌ها و آسیب‌های جانی به فروریختن دیوارها و تیغه‌ها برمی‌گردد، حتی وقتی اسکلت ساختمان سالم مانده است. میلگرد بستر یکی از روش‌های کم‌هزینه برای مهار این دیوارهاست و در موارد زیر کاربرد دارد:
- دیوارهای غیرسازه‌ای و تیغه‌های داخلی در ساختمان‌های اسکلت فلزی و بتنی
- دیوارهای پیرامونی و دیوارهای نما برای جلوگیری از ریزش به بیرون ساختمان
- دیوارهای باربر بنایی به‌عنوان بخشی از آرماتوربندی افقی
- اتصال دیوارهای متقاطع (گوشه‌ها و محل برخورد T شکل) به یکدیگر
- اتصال دو جداره دیوارهای دولایه و نمای آجری یا سنگی به دیوار پشتی
- تقویت بالا و پایین بازشوها (در و پنجره) که محل تمرکز ترک است
مزایا و محدودیت‌های میلگرد بستر
مهم‌ترین مزیت میلگرد بستر این است که بدون تغییر در روش چیدن دیوار و بدون نیاز به بلوک‌های خاص یا تزریق دوغاب اجرا می‌شود. بنا فقط در ردیف‌های مشخص، شبکه را روی ملات می‌گذارد و کار را ادامه می‌دهد. از نظر فنی نیز این اثرها را دارد:
- افزایش مقاومت برشی دیوار در صفحه خودش
- افزایش مقاومت و شکل‌پذیری دیوار در خمش خارج از صفحه و جلوگیری از واژگونی
- کنترل عرض و فاصله ترک‌های ناشی از جمع‌شدگی و تغییرات دما
- طول وصله کوتاه به دلیل قطر کم مفتول‌ها و ساختار شبکه‌ای
در مقابل، میلگرد بستر جایگزین طراحی سازه‌ای نیست. اثر آن به کیفیت ملات، دفن کامل شبکه و اتصال درست دیوار به اسکلت وابسته است. اگر دیوار به ستون‌ها و سقف مهار نشود یا شبکه در ملات خالی و ناقص قرار بگیرد، عملاً کارایی چندانی ندارد. همچنین در دیوارهای بلند یا با بازشوی بزرگ معمولاً باید در کنار آن از وادار قائم یا سایر روش‌های مهار استفاده کرد.

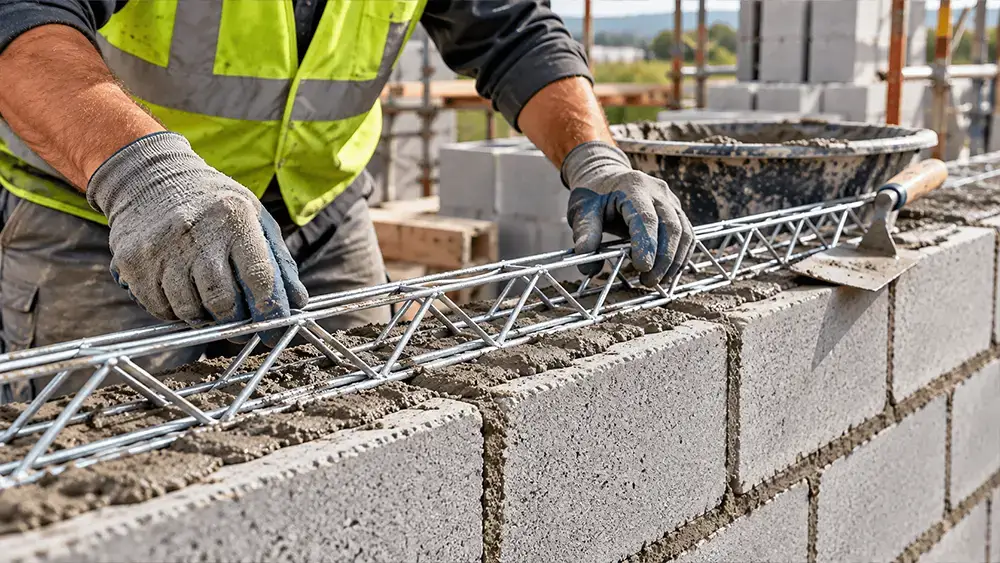

روش اجرای میلگرد بستر
اجرای میلگرد بستر پیچیده نیست، اما جزئیات آن تعیین می‌کند که شبکه واقعاً کار کند یا فقط هزینه اضافه باشد. مراحل اصلی به این ترتیب است:
- تعیین ردیف‌ها: بر اساس نقشه یا ضوابط، ردیف‌هایی که باید میلگرد بستر بگیرند مشخص می‌شود. معمولاً اولین ردیف در پایین دیوار و ردیف‌های بعدی در فواصل حداکثر ۴۰ سانتی‌متر قرار می‌گیرند.
- پهن کردن لایه اول ملات: روی ردیف آجر یا بلوک، لایه‌ای از ملات پهن می‌شود.
- قرار دادن شبکه: میلگرد بستر در وسط عرض دیوار روی ملات گذاشته و کمی در آن فشرده می‌شود تا زیر آن خالی نماند.
- پوشاندن کامل شبکه: روی شبکه ملات کافی ریخته می‌شود تا مفتول‌ها از همه طرف در ملات دفن شوند، سپس ردیف بعدی چیده می‌شود.
- وصله کردن قطعات: در محل اتصال دو شاخه، قطعات باید به اندازه کافی روی هم قرار بگیرند (همپوشانی) تا پیوستگی شبکه حفظ شود.
- اجرای گوشه‌ها و تقاطع‌ها: در گوشه‌ها و محل برخورد دیوارها از قطعات پیش‌ساخته L و T یا خم کردن و همپوشانی شبکه استفاده می‌شود تا دیوارهای متقاطع به هم متصل شوند.
- مهار به اسکلت: انتهای شبکه با جزئیات مشخص‌شده در نقشه (مثل قلاب، بست یا اتصال به وادار و ستون) به سازه مهار می‌شود.
اشتباهات رایج در اجرای میلگرد بستر
- گذاشتن شبکه روی آجر خشک و ریختن ملات فقط روی آن، که باعث می‌شود زیر مفتول‌ها خالی بماند
- بیرون زدن مفتول از وجه دیوار و قرار گرفتن آن زیر لایه نازک گچ یا سیمان، که منجر به زنگ‌زدگی و ترک می‌شود
- قطع کردن شبکه در محل بازشوها بدون اجرای جزئیات جایگزین
- همپوشانی ناکافی در محل وصله‌ها
- استفاده از مفتول بدون پوشش یا شبکه‌ای که پیش از نصب زنگ زده است
- عبور دادن شبکه از درزهای انبساط و کنترل ساختمان، که باید در آن محل‌ها قطع شود
محاسبه مقدار میلگرد بستر مورد نیاز
ضوابط مبحث هشتم
مبحث هشتم مقررات ملی ساختمان برای تعیین مقدار میلگرد بستر دو رویکرد دارد:
- روش تجویزی: در هر حداکثر ۴۰ سانتی‌متر از ارتفاع دیوار، یک ردیف میلگرد بستر اجرا می‌شود. این روش برای بیشتر دیوارهای متعارف ساختمانی به کار می‌رود.
- روش محاسباتی: مقدار آرماتور بر اساس تحلیل نیروهای وارد بر دیوار تعیین می‌شود؛ در این حالت مجموع سطح مقطع مفتول‌های طولی نباید از حدود ۰٫۰۰۰۷ سطح مقطع مؤثر دیوار کمتر باشد.
انتخاب روش و فاصله نهایی ردیف‌ها بر عهده مهندس طراح است و برای دیوارهای خاص، مانند دیوارهای بلند، دیوارهای نما یا دیوارهای ساختمان‌های با اهمیت زیاد، باید به نقشه‌های اجرایی و ویرایش جاری مقررات مراجعه کرد.
مثال محاسبه میلگرد بستر به روش تجویزی
فرض کنید دیواری به طول ۵ متر و ارتفاع ۳ متر داریم و فاصله ردیف‌ها ۴۰ سانتی‌متر در نظر گرفته شده است:
| مرحله | محاسبه |
|---|---|
| تعداد ردیف | ۳۰۰ ÷ ۴۰ = ۷٫۵ ← گرد به بالا: ۸ ردیف |
| طول خالص | ۸ × ۵ = ۴۰ متر |
| افزایش برای همپوشانی و پرت (حدود ۱۰٪) | حدود ۴۴ متر |
| تعداد شاخه ۳ متری | ۴۴ ÷ ۳ ≈ ۱۵ شاخه |
برای کل ساختمان می‌توان طول دیوارهایی را که باید میلگرد بستر بگیرند جمع زد و همین محاسبه را روی مجموع انجام داد. اگر قیمت بر اساس وزن اعلام شده باشد، دانستن این نکته کمک می‌کند که هر متر مفتول ۴ میلی‌متری حدود ۰٫۱ کیلوگرم وزن دارد؛ وزن دقیق هر شاخه به عرض شبکه و فاصله مفتول‌های عرضی بستگی دارد و باید از مشخصات تولیدکننده گرفته شود. برای وزن سایر مقاطع فولادی می‌توانید از جداول وزنی آهن‌آلات کمک بگیرید.
عوامل مؤثر بر قیمت و نکات خرید میلگرد بستر
قیمت میلگرد بستر معمولاً به ازای هر شاخه یا هر کیلوگرم اعلام می‌شود و به این عوامل بستگی دارد:
- نوع پوشش (گالوانیزه گرم، گالوانیزه سرد یا استنلس استیل)
- قطر مفتول‌های طولی و عرضی
- عرض شبکه و طول شاخه
- نوع شبکه (نردبانی یا خرپایی)
- برند تولیدکننده و حجم سفارش
هنگام خرید، آجدار بودن مفتول‌های طولی، کیفیت جوش نقاط اتصال، یکنواختی پوشش گالوانیزه و نبود زنگ‌زدگی را کنترل کنید و عرض شبکه را متناسب با ضخامت دیوار سفارش دهید. برای مقایسه قیمت فروشندگان مختلف می‌توانید قیمت روز میلگرد بستر را در فولاد ۲۴ ببینید. اگر به مفتول برای ساخت یا تکمیل جزئیات اجرایی نیاز دارید، قیمت انواع سیم و مفتول نیز در دسترس است و برای تماس مستقیم با فروشندگان می‌توانید به فهرست تأمین‌کنندگان آهن‌آلات مراجعه کنید.
سؤالات متداول درباره میلگرد بستر
آیا می‌توان به جای میلگرد بستر از میلگرد معمولی استفاده کرد؟
از نظر تعریف، میلگرد آجدار معمولی هم می‌تواند در بستر ملات قرار بگیرد، اما قطر آن معمولاً از حد مجاز (نصف ضخامت ملات) بیشتر است، پوشش ضدزنگ ندارد و دو مفتول موازی متصل به هم را هم فراهم نمی‌کند. به همین دلیل در عمل از شبکه‌های پیش‌ساخته میلگرد بستر استفاده می‌شود.
فاصله ردیف‌های میلگرد بستر در دیوار چقدر است؟
در روش تجویزی مبحث هشتم، حداکثر ۴۰ سانتی‌متر؛ یعنی در دیوارهای بلوکی با ارتفاع ردیف ۲۰ سانتی‌متر، معمولاً هر دو ردیف یک بار. فاصله نهایی را نقشه‌های اجرایی تعیین می‌کند.
میلگرد بستر بهتر است یا وال‌پست؟
این دو جایگزین کامل هم نیستند. میلگرد بستر آرماتور افقی داخل دیوار است و وال‌پست (وادار) عضو قائمی است که دیوار را به سقف و کف مهار می‌کند. در بسیاری از دیوارها، به‌خصوص دیوارهای بلند و پیرامونی، ترکیب این دو یا جزئیات مشخص‌شده توسط طراح لازم است.
میلگرد بستر برای دیوار بلوک سبک هم کاربرد دارد؟
بله. برای بلوک‌های سیمانی و سفالی از شبکه‌های معمولی استفاده می‌شود و برای بلوک‌های AAC که با ملات چسب نازک اجرا می‌شوند، باید میلگرد بستر با مقطع تخت انتخاب کرد.
گالوانیزه گرم بهتر است یا سرد؟
گالوانیزه گرم پوشش ضخیم‌تر و دوام بیشتری دارد و برای دیوارهای خارجی و محیط‌های مرطوب توصیه می‌شود. گالوانیزه سرد ارزان‌تر است و در دیوارهای داخلی خشک معمولاً کافی است.
جمع‌بندی
میلگرد بستر شبکه‌ای از مفتول‌های فولادی ضدزنگ است که در ملات بین ردیف‌های دیوار قرار می‌گیرد و مقاومت دیوارهای بنایی را در برابر زلزله و ترک‌خوردگی بالا می‌برد. برای اینکه این شبکه واقعاً مؤثر باشد، باید نوع و عرض مناسب انتخاب شود، مفتول‌ها از نظر قطر و مقاومت با ضوابط مبحث هشتم مطابقت داشته باشند، شبکه کاملاً در ملات دفن شود و دیوار به‌درستی به اسکلت ساختمان مهار شود. با محاسبه ساده تعداد ردیف‌ها و طول دیوارها می‌توان مقدار مورد نیاز را برآورد و پیش از خرید، قیمت فروشندگان مختلف را مقایسه کرد.
