نحوه محاسبه دبی انواع لوله‌ های آبرسانی

نحوه محاسبه دبی انواع لوله‌های آبرسانی + فرمول و جدول دبی

نحوه محاسبه دبی انواع لوله‌های آبرسانی یکی از پایه‌ای‌ترین محاسبات در طراحی شبکه آب شهری، لوله‌کشی ساختمان، سیستم‌های آبیاری و خطوط صنعتی است. اگر دبی درست برآورد نشود، دو حالت پیش می‌آید. ممکن است لوله‌ای کوچک‌تر از نیاز انتخاب شود که نتیجه‌اش افت فشار، صدا و فرسایش است. ممکن هم هست لوله‌ای بیش از حد بزرگ انتخاب شود که هزینه اجرا را بالا می‌برد و سرعت کم آب در آن به ته‌نشینی رسوبات کمک می‌کند. در این مقاله فرمول‌های محاسبه دبی، روش تبدیل واحدها، جدول دبی لوله‌های فولادی و پلی‌اتیلن و چند مثال حل‌شده را مرور می‌کنیم.

دبی لوله چیست؟

دبی یا آبدهی، حجم آبی است که در واحد زمان از یک مقطع مشخص لوله عبور می‌کند. ساده‌ترین تعریف آن این است:

Q = حجم ÷ زمان

واحد دبی در سیستم SI متر مکعب بر ثانیه (m³/s) است. در عمل بیشتر از لیتر بر ثانیه (L/s)، متر مکعب بر ساعت (m³/h) و لیتر بر دقیقه (L/min) استفاده می‌شود. برای مثال وقتی می‌پرسیم «لوله ۲ اینچ چند لیتر بر ثانیه آب می‌دهد؟»، در واقع ظرفیت انتقال آب لوله‌ای با قطر مشخص را می‌خواهیم.

جدول تبدیل واحدهای دبی

واحد معادل
1 متر مکعب بر ثانیه (m³/s) 1000 لیتر بر ثانیه
1 لیتر بر ثانیه (L/s) 3.6 متر مکعب بر ساعت = 60 لیتر بر دقیقه
1 متر مکعب بر ساعت (m³/h) حدود 0.278 لیتر بر ثانیه
1 لیتر 0.001 متر مکعب

چرا محاسبه دبی لوله آب اهمیت دارد؟

محاسبه دبی پایه سه تصمیم مهم در هر پروژه آبرسانی است:

  • انتخاب قطر لوله و ظرفیت پمپ: طراح با دانستن دبی مورد نیاز، قطر لوله، توان پمپ و سایر اجزای سیستم را تعیین می‌کند.
  • عیب‌یابی شبکه: اختلاف دبی اندازه‌گیری‌شده با دبی طراحی معمولاً نشانه نشتی، گرفتگی یا رسوب در بخشی از مسیر است.
  • مدیریت منابع آب: داده‌های دبی برای تقسیم منصفانه آب میان مصارف شهری، کشاورزی و صنعتی و برآورد آب قابل برداشت به کار می‌رود.

فرمول محاسبه دبی آب در لوله

فرمول پایه: Q = A × V

اصلی‌ترین رابطه برای محاسبه دبی، معادله پیوستگی است:

Q = A × V

  • Q: دبی (متر مکعب بر ثانیه)
  • A: سطح مقطع داخلی لوله (متر مربع)
  • V: سرعت متوسط جریان آب (متر بر ثانیه)

طبق همین رابطه، در یک لوله با قطر متغیر، دبی آب در تمام طول مسیر ثابت می‌ماند. هر جا لوله باریک شود، سرعت آب بیشتر می‌شود تا همان حجم آب در هر ثانیه عبور کند.

محاسبه سطح مقطع لوله

سطح مقطع لوله‌های دایره‌ای از این رابطه به دست می‌آید:

A = π × D² / 4

در این رابطه D قطر داخلی لوله است، نه قطر خارجی و نه سایز اسمی. ضخامت دیواره لوله‌ها متفاوت است، بنابراین دو لوله با قطر خارجی یکسان ممکن است قطر داخلی و در نتیجه دبی متفاوتی داشته باشند. قطر داخلی لوله‌های فولادی را می‌توانید از روی ضخامت در جداول وزنی آهن‌آلات به دست آورید.

فرمول سریع محاسبه دبی بر اساس قطر اینچی

اگر قطر را بر حسب اینچ و سرعت را بر حسب متر بر ثانیه وارد کنید، از رابطه پایه این دو فرمول کاربردی به دست می‌آید:

Q (m³/h) ≈ 1.82 × V × D²

Q (L/s) ≈ 0.507 × V × D²

  • D: قطر داخلی لوله (اینچ)
  • V: سرعت جریان آب (متر بر ثانیه)

عدد 1.82 از تبدیل اینچ به متر (0.0254)، ضریب π/4 و تبدیل ثانیه به ساعت به دست می‌آید. توجه کنید که خروجی این فرمول متر مکعب بر ساعت است. برای رسیدن به لیتر بر ثانیه باید آن را بر 3.6 تقسیم کنید یا مستقیماً از ضریب 0.507 استفاده کنید.

محاسبه قطر لوله از روی دبی مورد نیاز

در طراحی معمولاً دبی مورد نیاز مشخص است و قطر لوله را باید پیدا کرد. کافی است رابطه پایه را بر حسب D مرتب کنید:

D = √(4Q / πV)

سپس از میان سایزهای موجود، لوله‌ای را انتخاب کنید که قطر داخلی آن برابر یا بزرگ‌تر از عدد محاسبه‌شده باشد.

مثال‌های محاسبه دبی لوله ۲، ۴ و ۶ اینچ

دبی لوله ۲ اینچ با سرعت 1 متر بر ثانیه:
Q = 1.82 × 1 × 2² ≈ 7.3 m³/h ≈ 2.03 L/s

دبی لوله ۴ اینچ با سرعت 1.5 متر بر ثانیه:
Q = 1.82 × 1.5 × 4² ≈ 43.8 m³/h ≈ 12.2 L/s

دبی لوله ۶ اینچ با سرعت 2 متر بر ثانیه:
Q = 1.82 × 2 × 6² ≈ 131.3 m³/h ≈ 36.5 L/s

محاسبه با واحد متریک: لوله‌ای با قطر داخلی 100 میلی‌متر و سرعت آب 1.5 متر بر ثانیه را در نظر بگیرید.
A = 3.1416 × 0.1² ÷ 4 = 0.00785 m²
Q = 0.00785 × 1.5 = 0.0118 m³/s ≈ 11.8 L/s ≈ 42.4 m³/h

انتخاب قطر لوله: فرض کنید به دبی 10 لیتر بر ثانیه (0.01 متر مکعب بر ثانیه) نیاز دارید و سرعت طراحی 1.5 متر بر ثانیه است.
D = √(4 × 0.01 ÷ (3.1416 × 1.5)) ≈ 0.092 m = 92 mm
بنابراین لوله‌ای لازم است که قطر داخلی آن دست‌کم 92 میلی‌متر باشد؛ یعنی معمولاً سایز ۴ اینچ.

محاسبه دبی انواع لوله‌های آبرسانی

جدول دبی لوله آب بر اساس قطر اینچی

جدول زیر با فرمول Q = A × V و برای قطر اسمی محاسبه شده است. قطر داخلی واقعی به ضخامت دیواره بستگی دارد، پس دبی واقعی کمی با این اعداد فرق می‌کند. از این جدول برای برآورد اولیه استفاده کنید.

سایز لوله (اینچ) سطح مقطع (cm²) دبی در سرعت 1 m/s (L/s) دبی در سرعت 1.5 m/s (L/s) دبی در سرعت 2 m/s (L/s) دبی در سرعت 1 m/s (m³/h)
1/2 1.27 0.13 0.19 0.25 0.46
3/4 2.85 0.29 0.43 0.57 1.03
1 5.07 0.51 0.76 1.01 1.82
1 1/4 7.92 0.79 1.19 1.58 2.85
1 1/2 11.40 1.14 1.71 2.28 4.10
2 20.27 2.03 3.04 4.05 7.30
2 1/2 31.67 3.17 4.75 6.33 11.40
3 45.60 4.56 6.84 9.12 16.42
4 81.07 8.11 12.16 16.21 29.19
6 182.4 18.24 27.36 36.48 65.67
8 324.3 32.43 48.64 64.86 116.7
10 506.7 50.67 76.01 101.3 182.4
12 729.7 72.97 109.4 145.9 262.7

جدول یک الگوی ساده را نشان می‌دهد. دبی با مجذور قطر تغییر می‌کند. با سرعت ثابت، دبی لوله ۲ اینچ چهار برابر و دبی لوله ۴ اینچ شانزده برابر لوله ۱ اینچ است.

محاسبه دبی در لوله‌های فولادی

لوله‌های فولادی به دلیل استحکام مکانیکی بالا و تحمل فشار زیاد، سال‌هاست در خطوط انتقال آب، تأسیسات صنعتی و شبکه‌های آتش‌نشانی به کار می‌روند. فرمول محاسبه دبی برای آن‌ها همان Q = A × V است. نکته مهم این است که قطر داخلی را از روی ضخامت واقعی لوله حساب کنید.

بسته به کاربرد، چند نوع لوله فولادی در آبرسانی رایج است:

زبری دیواره لوله‌های فولادی با گذشت زمان و در اثر خوردگی و رسوب افزایش می‌یابد. نتیجه این است که اصطکاک بیشتر می‌شود و در یک فشار ثابت، دبی کاهش پیدا می‌کند. به همین دلیل در محاسبات خطوط قدیمی باید ضریب زبری به‌روز در نظر گرفته شود.

دبی و سرعت آب در لوله‌های فولادی بر مصرف انرژی هم اثر مستقیم دارد. سرعت بالاتر یعنی افت فشار اصطکاکی بیشتر، و پمپ برای جبران این افت انرژی بیشتری مصرف می‌کند. انتخاب قطر مناسب در سیستم‌های آبرسانی، گرمایشی و سرمایشی، هزینه انرژی را در طول عمر سیستم کاهش می‌دهد.

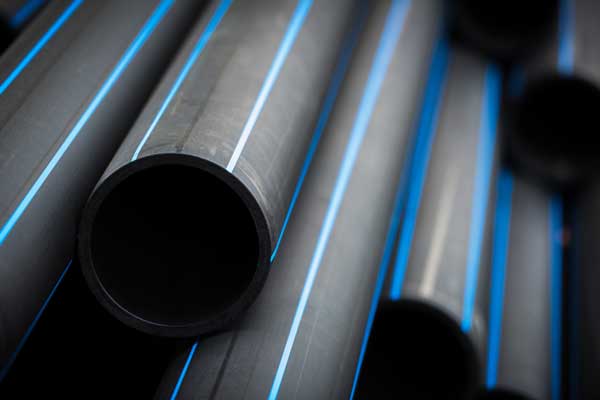

محاسبه دبی در لوله‌های پلی‌اتیلن

لوله‌های پلی‌اتیلن به خاطر انعطاف‌پذیری، مقاومت در برابر خوردگی و سطح داخلی صاف، در شبکه‌های آبرسانی و آبیاری بسیار پرکاربرد هستند. این لوله‌ها معمولاً از دو گرید PE100 و PE80 تولید می‌شوند. معیار نام‌گذاری این گریدها حداقل مقاومت مورد نیاز (MRS) در دمای 20 درجه سانتی‌گراد است که برای PE100 برابر 10 و برای PE80 برابر 8 مگاپاسکال است.

سایز لوله‌های پلی‌اتیلن بر اساس قطر خارجی و بر حسب میلی‌متر بیان می‌شود. ضخامت دیواره هم به کلاس فشار لوله بستگی دارد. بنابراین یک لوله 110 میلی‌متری با کلاس فشار بالاتر، دیواره ضخیم‌تر، قطر داخلی کمتر و در سرعت یکسان دبی کمتری دارد. در محاسبه دبی لوله پلی‌اتیلن همیشه قطر داخلی را از مشخصات فنی تولیدکننده بردارید.

جدول دبی لوله پلی‌اتیلن

اعداد جدول زیر با فرمول Q = A × V و بر اساس قطرهای داخلی ذکرشده محاسبه شده‌اند:

قطر خارجی (mm) قطر داخلی (mm) دبی در سرعت 1 m/s (L/s) دبی در سرعت 1.5 m/s (L/s) دبی در سرعت 2 m/s (L/s)
16 13 0.13 0.20 0.27
63 57 2.55 3.83 5.10
75 68 3.63 5.45 7.26
90 81 5.15 7.73 10.31
110 100 7.85 11.78 15.71
125 113 10.03 15.04 20.06
160 145 16.51 24.77 33.03
200 181 25.73 38.60 51.46
250 227 40.47 60.71 80.94

مقایسه دبی لوله فولادی و پلی‌اتیلن

یکی از نکات کلیدی در نحوه محاسبه دبی انواع لوله‌های آبرسانی این است که دبی لوله‌های فولادی و پلی‌اتیلن در قطرهای به‌ظاهر مشابه یکسان نیست. دو عامل اصلی این تفاوت را ایجاد می‌کنند:

  • قطر داخلی: دیواره لوله پلی‌اتیلن معمولاً از لوله فولادی هم‌قطر ضخیم‌تر است، پس با قطر خارجی برابر، سطح مقطع عبور آب در آن کمتر است.
  • زبری دیواره: سطح داخلی لوله پلی‌اتیلن صاف‌تر است و اصطکاک کمتری ایجاد می‌کند. اما زبری لوله فولادی با خوردگی و رسوب به مرور بیشتر می‌شود. در نتیجه با یک فشار مشخص، لوله پلی‌اتیلن می‌تواند سرعت و دبی بیشتری را با افت کمتر عبور دهد.

انتخاب نهایی میان این دو، علاوه بر دبی، به فشار کاری، دمای آب، شرایط نصب (روکار یا دفنی) و الزامات پروژه بستگی دارد.

سرعت مجاز آب در لوله

سرعت جریان، متغیر کلیدی در محاسبه دبی است و باید در محدوده مناسبی نگه داشته شود:

  • سرعت خیلی کم: لوله بزرگ‌تر از نیاز انتخاب شده، هزینه بالا رفته و در آب حاوی ذرات معلق احتمال ته‌نشینی و رسوب‌گذاری بیشتر می‌شود. در خطوطی که ذرات جامد دارند، سرعت کمتر از حدود 0.6 متر بر ثانیه برای ته‌نشینی مستعد است.
  • سرعت خیلی زیاد: افت فشار اصطکاکی، صدا، فرسایش دیواره و شدت ضربه قوچ افزایش پیدا می‌کند و مصرف انرژی پمپ بالا می‌رود.

در منابع طراحی لوله‌کشی آب معمولاً سقف 3 متر بر ثانیه برای سرعت آب ذکر می‌شود. در انشعابات کوچک، سرعت‌های پایین‌تری حدود 0.6 تا 0.9 متر بر ثانیه (2 تا 3 فوت بر ثانیه) به کار می‌رود. بسیاری از طراحان سیستم‌های آبیاری و خطوط انتقال نیز سرعت حدود 1.5 متر بر ثانیه (5 فوت بر ثانیه) را مرز عملی می‌دانند. دلیلش این است که بالاتر از آن، افت اصطکاکی، خطر ضربه قوچ و جابه‌جایی لوله در اثر تغییر مومنتوم آب زیاد می‌شود.

اگر دبی و قطر لوله مشخص باشد، سرعت آب از این رابطه به دست می‌آید:

V = Q / A

رابطه فشار و سرعت آب در لوله (اصل برنولی)

اصل برنولی رابطه میان فشار، سرعت و ارتفاع سیال را در طول یک خط جریان بیان می‌کند:

P + ½ρV² + ρgh = ثابت

  • P: فشار سیال (پاسکال یا N/m²)
  • ρ: چگالی آب (حدود 1000 kg/m³)
  • V: سرعت جریان (m/s)
  • g: شتاب گرانش (9.81 m/s²)
  • h: ارتفاع نسبت به سطح مبنا (m)

طبق این اصل، در جایی که سرعت آب بیشتر می‌شود فشار آن کم می‌شود و برعکس. همین موضوع توضیح می‌دهد که چرا فشار آب در طبقات بالاتر کمتر است: بخشی از انرژی فشاری صرف غلبه بر ارتفاع می‌شود. توجه کنید که رابطه برنولی در شکل بالا اصطکاک را در نظر نمی‌گیرد. در لوله‌های واقعی باید افت فشار ناشی از اصطکاک و اتصالات را جداگانه محاسبه و به آن اضافه کرد.

محاسبه افت فشار در لوله‌های آبرسانی

برای اینکه بدانید آب با فشار کافی به انتهای مسیر می‌رسد، علاوه بر دبی باید افت فشار اصطکاکی را هم محاسبه کنید. دو رابطه رایج برای این کار وجود دارد:

  • رابطه هیزن-ویلیامز: به دلیل سادگی و آشنایی مهندسان با ضریب زبری C، در شبکه‌های آبرسانی بسیار رایج است. شکل متریک آن چنین است:
    hf = 10.67 × L × Q1.852 / (C1.852 × D4.87)
    در این رابطه hf افت هد (متر)، L طول لوله (متر)، Q دبی (متر مکعب بر ثانیه) و D قطر داخلی (متر) است. هرچه لوله صاف‌تر باشد، ضریب C بزرگ‌تر و افت کمتر است. لوله‌های پلاستیکی ضریب بالاتری نسبت به لوله‌های فولادی دارند و ضریب C لوله‌های فلزی با گذشت زمان کاهش می‌یابد.
  • رابطه دارسی-وایسباخ: بر پایه ضریب اصطکاک و عدد رینولدز است و نسبت به هیزن-ویلیامز دقت بیشتری دارد، به‌ویژه در لوله‌های کوچک و شرایط غیرمعمول.

عوامل مؤثر بر دبی لوله آب

  • قطر داخلی لوله، که مهم‌ترین عامل است چون دبی با مجذور قطر تغییر می‌کند
  • فشار کاری سیستم و اختلاف فشار ابتدا و انتهای مسیر
  • سرعت جریان آب
  • جنس و زبری دیواره داخلی لوله و میزان رسوب و خوردگی
  • طول مسیر، شیب و اختلاف ارتفاع
  • دمای آب
  • تعداد و نوع اتصالات، زانوها و شیرآلات

اندازه‌گیری دبی لوله در محل

وقتی می‌خواهید دبی یک لوله یا آبدهی چاه را در عمل بسنجید، ساده‌ترین روش، روش حجمی است. یک ظرف با حجم مشخص را زیر خروجی لوله بگیرید و زمان پر شدن آن را اندازه بگیرید:

دبی (لیتر بر ثانیه) = حجم ظرف (لیتر) ÷ زمان پر شدن (ثانیه)

برای مثال اگر یک ظرف 20 لیتری در 8 ثانیه پر شود، دبی برابر 2.5 لیتر بر ثانیه یا 9 متر مکعب بر ساعت است. این روش برای خروجی پمپ‌ها، شیرها و چاه‌های مجهز به لوله جدار چاه کاربرد زیادی دارد. برای دقت بیشتر بهتر است اندازه‌گیری چند بار تکرار شود و از میانگین نتایج استفاده کنید.

دبی انواع لوله‌های آبرسانی

سؤالات متداول

لوله ۲ اینچ چند لیتر بر ثانیه آب می‌دهد؟

دبی لوله ۲ اینچ به سرعت آب بستگی دارد. با فرض قطر داخلی ۲ اینچ، در سرعت 1 متر بر ثانیه حدود 2 لیتر بر ثانیه، در سرعت 2 متر بر ثانیه حدود 4 لیتر بر ثانیه و در سرعت حداکثری 3 متر بر ثانیه حدود 6 لیتر بر ثانیه آب از آن عبور می‌کند.

آیا با دو برابر کردن قطر لوله، دبی هم دو برابر می‌شود؟

خیر. سطح مقطع با مجذور قطر تغییر می‌کند. اگر سرعت ثابت بماند، با دو برابر شدن قطر، دبی چهار برابر می‌شود.

در محاسبه دبی باید از قطر داخلی استفاده کرد یا قطر خارجی؟

همیشه از قطر داخلی. آب فقط از فضای داخل لوله عبور می‌کند و استفاده از قطر خارجی یا سایز اسمی، دبی را بیشتر از مقدار واقعی نشان می‌دهد.

فرمول Q = 1.82 × V × D² خروجی را با چه واحدی می‌دهد؟

اگر D بر حسب اینچ و V بر حسب متر بر ثانیه باشد، خروجی بر حسب متر مکعب بر ساعت است. برای تبدیل به لیتر بر ثانیه، عدد را بر 3.6 تقسیم کنید.

آیا افزایش فشار، دبی لوله را بالا می‌برد؟

افزایش اختلاف فشار، سرعت آب و در نتیجه دبی را بالا می‌برد. اما این افزایش محدود است، چون با بالا رفتن سرعت، افت اصطکاکی، صدا و فرسایش هم بیشتر می‌شود. برای افزایش پایدار دبی، معمولاً انتخاب قطر بزرگ‌تر راه‌حل بهتری است.

جمع‌بندی

در نحوه محاسبه دبی انواع لوله‌های آبرسانی، همه چیز از رابطه ساده Q = A × V شروع می‌شود. سطح مقطع را با قطر داخلی حساب کنید، سرعت را در محدوده مجاز نگه دارید و برای محاسبات سریع از فرمول Q ≈ 1.82 × V × D² با خروجی متر مکعب بر ساعت استفاده کنید. در لوله‌های فولادی به ضخامت دیواره و افزایش زبری با گذشت زمان توجه کنید. در لوله‌های پلی‌اتیلن هم قطر داخلی را بر اساس کلاس فشار در نظر بگیرید. برای طراحی دقیق، محاسبه افت فشار با روابط هیزن-ویلیامز یا دارسی-وایسباخ را هم انجام دهید.

پس از تعیین سایز مناسب، می‌توانید قیمت روز انواع لوله فولادی را از تأمین‌کنندگان مختلف در فولاد ۲۴ مقایسه کنید.
