چگونه قطر و وزن میلگرد را محاسبه می کنند؟

همان طور که می دانیم میلگرد یکی از مصالح مهم ساختمانی محسوب می شود. قطر و وزن میلگرد و همچنین نوع آن در ساختمان سازی بسیار حائز اهمیت است. این محصول دارای استاندارد خاصی می باشد که در ادامه به توضیح این استانداردها می پردازیم.

چگونه قطر و وزن میلگرد را محاسبه می کنند؟

محاسبه وزن میلگرد از اهمیت فراوانی برخوردار است که در ادامه، قصد داریم به سوالات زیر به طور کامل پاسخ دهیم، پس با ما همراه باشید...

  • آیا با نحوه محاسبه قطر میلگرد آشنایی دارید؟
  • آیا وسایل اندازه گیری قطر میلگرد را می شناسید؟
  • آیا با نحوه محاسبه وزن میلگرد آشنایی دارید؟
  • روش سریع برای محاسبه وزن میلگرد چیست؟
  • آشنایی با جدول وزن استاندارد میلگرد
  • آشنایی با جدول مقایسه وزن میلگرد کارخانه های مختلف

در مقالات قبل به طور کامل به مقوله میلگرد پرداختیم جالب است بدانید از اولین آیتم هایی که هر مهندس عمران باید بداند دقت در محاسبات اجرایی یک پروژه مخصوصاً میلگرد است.محاسبه وزن و قطر یک میلگرد همراه با ابعاد و مقدار مصالح ساختمانی از قدم های اولیه پروژه محسوب می شود. چرا که محاسبه دقیق متریال آهنی و فولادی در یک سازه فلزی کمک بسیاری به استاندارد ساختمان ها می کند.

میلگرد چیست؟

میلگرد، فولادی است که برای جبران مقاومت کششی پایین بتن استفاده می شود. این محصول انواع مختلفی دارد از جمله ساده، آجدار و کلاف. هرکدام از میلگردها دارای مصارف مختلفی هستند و در هر کجای جهان با استانداردهای خاصی شناخته می شوند. در ایران کارخانه ذوب آهن اصفهان این محصول را با استاندارد کشور روسیه تولید می کند.

نحوه محاسبه قطر میلگرد:

مهندسین متخصص و کار کشته به محض دیدن میلگرد می توانند قطر آن را تشخیص دهند ولی افراد تازه کار در این محاسبه دچار خطا می شوند. پس احتیاج دارند تا با دستگاه و ابزار قطر میلگرد را تشخیص دهند.

با دانستن وزن محصول می توان قطر آن را به دست آورد. در صورت داشتن وزن میلگرد با فرمول زیر می توان قطر میلگرد را محاسبه کرد.

وزن یک متر میلگرد= (وزن مخصوص)*۷۸۵۰*یک متر**۴( d^2 *۳٫۱۴)

قطر میلگرد



وسایل اندازه گیری قطر میلگرد:

  • 1- طناب

به وسیله یک طناب می توان قطر میلگرد را محاسبه کرد. با پیچیدن طناب دور محیط دایره شکل میلگرد می توان محیط دور دایره را اندازه گرفت.

  • 2- استفاده از انگشتان دست

بعضی از مهندسین، از قبل بندهای مختلف انگشتان خود را اندازه زده اند و با گذاشتن انگشت روی میلگرد به راحتی سایز میلگرد را متوجه می شوند. این روش بهترین روش برای کنترل سایز میلگردهاست بدون آنکه آرماتور بند یا پیمانکاران متوجه شوند. ولی برای تشخیص دادن میلگرد 18 از 20 با بند انگشت، وقتی فقط 2 میلی متر با هم تفاوت دارند کار آسانی نیست .

  • 3- آچار فرانسه

می توان از آچار فرانسه کمک گرفت و دهانه آچار را باز کرد. در داخل آرماتور گذاشت و سپس سایز آن را با کمک متر مشخص کرد.

  • 4- شابلون

برای اندازه گیری این محصول می توان از شابلون هایی استفاده کرد که مخصوص این کار هستند. این شابلون مانند یک قیچی باز است که اندازه آرماتور را نشان می دهد.

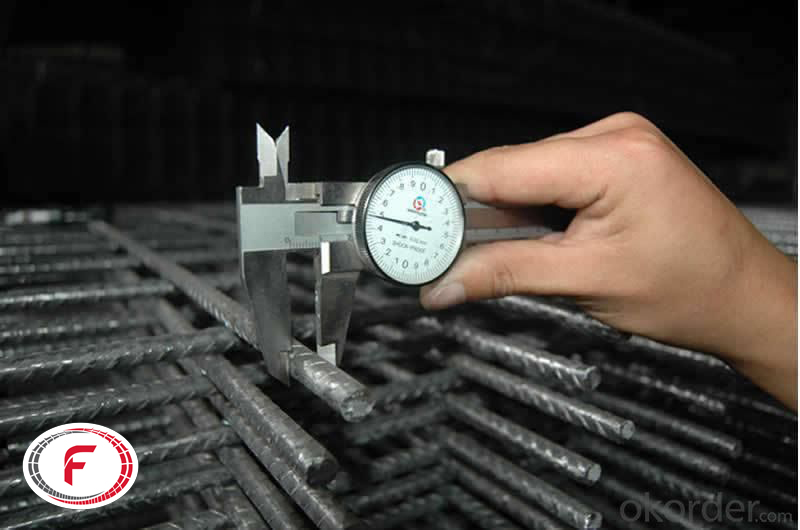

  • 5- کولیس

یکی از دقیق ترین ابزارها برای محاسبه قطر میلگرد کولیس است. این وسیله شبیه به آچار فرانسوی است که بر روی دسته اش یک خط کش دقیق وجود دارد و سر این ابزار یک لبه چاقویی شکل دارد که برای اندازه گیری قطر هسته، میله های شیاردار یا همان نوع آج دار استفاده می شود. برای استفاده از این محصول باید مفهوم قطر اسمی برای میلگرد ساده یا میلگرد آجدار را توضیح داد.

قطر اسمی میلگرد ساده در برگه شناسایی محصول آورده می شود و معادل قطر دایره ای است که مساحت آن برابر با مساحت مقطع عرضی میلگرد است.

قطر اسمی میلگرد آج دار بسته به نوع آن به سه دسته تقسیم می شود. این تقسیم بندی شامل قطر اسمی، قطر زمینه ای که آج را در نظر نمی گیرند و قطر خارجی که فقط آج را در نظر می گیرند، می باشد. به طور مثال میلگرد 16 شامل این موارد می شود؛ قطر اسمی 16، قطر زمینه ای 15، قطر خارجی 18 است.

در میلگرد ساده 240 قطر آن بین 8 تا 28 میلی متر در شاخه و 8 تا 16 میلی متر در نوع کلاف است و در تناژ 1.5 تا 2 تن بسته بندی می شود.

نحوه محاسبه وزن میلگرد:

عموماً برای به دست آوردن وزن میلگرد از جداول مربوط به استانداردهای ساختمانی استفاده می شود.در صورت عدم دسترسی به این جداول می توان محاسبات را براساس فرمول زیر انجام داد.

محاسبه میلگرد

از این فرمول که به فرمول استاندارد دین (DIN) مشهور است، برای محاسبه وزن انواع میلگردهای ساده، میلگرد آجدار و همچنین محاسبه وزن کلاف استفاده می شود. (اعداد به میلی متر جایگذاری می شوند.)

روش سریع برای محاسبه وزن میلگرد که بیشتر در کارگاه ها استفاده می شود عبارت است از:

نمره میلگرد به توان ۲ تقسیم بر ۱۶۲
بعنوان مثال وزن یک شاخه میلگرد 8 به طول 12 متر اینگونه محاسبه می گردد که 8 را در 8 ضرب و تقسیم بر 162 می نماییم و جواب را در طول که همان 12 هست می کنیم که جواب 4 می شود.وزن یک شاخه میلگرد ما 4کیلوگرم می باشد.

وزن هر شاخه میلگرد 12 متری با توجه به استاندارد جهانی (استاندارد دین) محاسبه شده است.
میلگرد

جدول وزن استاندارد میلگرد

سایز میلگرد(mm) وزن شاخه 12 متری میلگرد(kg)
8 5
10 8
12 11
14 15
16 19
18 24
20 30
22 36
25 47
28 58
32 76
36 96

جدول مقایسه وزن میلگرد کارخانه های مختلف

وزن هر شاخه(kg) 8 10 12 14 16 18 20 22 25 28 32
ذوب آهن اصفهان 4.74 7.392 10.656 14.52 18.96 24 29.64 35.76 46.2 57.96 75.72
کویر کاشان - 7.5 11 14.8 19.2 24.6 30 36 46.4 58.5 76
اهواز 4.5 - 10.5 15 20 25 30 - - - -
نیشابور - - - 14.2-14.6 18.8-19.2 24-24.4 29-29.4 36-36.4 46.8-47.2 57.8-87.5 -
سیرجان - - 10-10.5 13-13.4 17.5 22.5 - - - - -
شاهین بناب 4.44 4.66 7.07 7.31 10.19 10.54 13.88 14.36 18.29 18.77 23.16 23.76 28.60 29.35 34.50 35.41 44.75 45.57 55.92 57.39 73.05 74.98
ظفربناب 4.2 6.2 10.2 13.6 17.3 22.1 28 35.5 45.9 - -
حسن رود 4.7 6.9 10 13.7 18 22.9 29.6 - - - -
آذر فولاد امین 4.41 7 10.13 13.9 18.13 23 28.3 34.2 44.6 56 73.1
میانه - - - 14.5 19 24 29.6 36 46.5 - -
امیرکبیر خزر - - 10.7-11.1 13.7-14.2 18-18.5 24 28-29 - - - -
آریان فولاد - 7 10 14 18 23 - - - 30 -
کاوه تیکمه داش 4.596 7.284 10.152 13.86 18.96 23.28 28.4 34.41 44.88 56.88 74.4
شاهرود - - - - 18-19.5 24-25 29.5-31 - - - -
ارگ تبریز - - - 14.5 18.5-19 23-24 29.5 35-35.5 - - -
شمس تهران - - 9.5-10 - - - - - - - -
دماوند - - - 15 17-18 - - - - - -
کرمان - - - - 19 - - - - - -
الیگودرز کلاف-500 کیلویی کلاف-500 کیلویی کلاف-500 کیلویی - - - - - - - -
شیراز کلاف-320 کیلویی کلاف-320 کیلویی کلاف-320 کیلویی کلاف-320 کیلویی - - - - - - -
