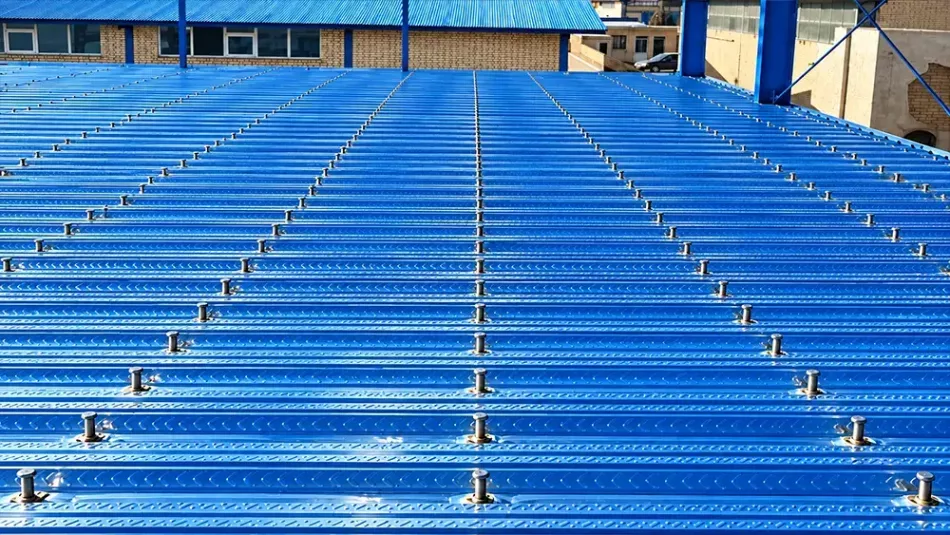

مقدمه؛ چرا تعداد گل‌میخ‌ها در سقف عرشه فولادی اهمیت دارد؟
در اجرای سقف عرشه فولادی ، گلمیخ یکی از اجزای کوچک اما بسیار اثرگذار سیستم سازه‌ای است. این قطعه وظیفه دارد ارتباط مکانیکی میان تیر فولادی و دال بتنی را برقرار کند تا این دو جزء بتوانند در قالب یک سیستم مرکب، عملکرد سازه‌ای هماهنگی داشته باشند.به همین دلیل، تعیین تعداد گلمیخ مورد نیاز را نمی‌توان صرفاً بر اساس متراژ سقف یا یک عدد ثابت مانند «چند گلمیخ در هر متر» انجام داد.تعداد نهایی به پارامترهای متعددی وابسته است؛ از مشخصات سازه و ورق عرشه گرفته تا ظرفیت برشگیرها و الزامات طراحی. بنابراین برآورد اجرایی با محاسبه سازه‌ای یکسان نیست و باید این دو موضوع از یکدیگر تفکیک شوند.قبل از پرداختن به موضوع تعداد گل میخ ها با گلمیخ و نقش آن بیشتر آشنا شویم.
گلمیخ عرشه فولادی چیست؟
گلمیخ عرشه فولادی یا Stud Shear Connector نوعی برشگیر است که معمولاً برای اتصال دال بتنی به تیر فولادی مورد استفاده قرار می‌گیرد.گلمیخ پس از قرارگیری روی بال تیر فولادی و عبور از ورق عرشه، با استفاده از فرآیند جوشکاری مخصوص، به تیر متصل می‌شود. پس از بتن‌ریزی، گلمیخ درون دال بتنی قرار می‌گیرد و انتقال نیرو میان بتن و فولاد را تسهیل می‌کند.در این سیستم، گلمیخ صرفاً یک قطعه اتصال‌دهنده ساده نیست؛ بلکه بخشی از مکانیزم انتقال برش در تیر مرکب محسوب می‌شود.
نقش گلمیخ در عملکرد سقف عرشه فولادی
وقتی تیر فولادی و دال بتنی به صورت مرکب عمل می‌کنند، باید میان آن‌ها انتقال نیرو برقرار باشد.اگر اتصال مناسبی وجود نداشته باشد، امکان لغزش نسبی میان فولاد و بتن افزایش پیدا می‌کند. گلمیخ با ایجاد اتصال مکانیکی، این لغزش را محدود کرده و امکان مشارکت مناسب دو مصالح را فراهم می‌کند.به زبان ساده، می‌توان گفت:
تیر فولادی + گلمیخ + دال بتنی = عملکرد مرکب
البته مقدار و آرایش گل‌میخ‌ها باید مطابق طراحی سازه تعیین شود؛ زیرا تعداد بیشتر یا کمتر به خودی خود تضمین‌کننده عملکرد بهتر سقف نیست.
آیا تعداد گلمیخ برای تمام پروژه‌ها یکسان است؟
خیر.برای دو پروژه با مساحت کاملاً مشابه، تعداد گلمیخ می‌تواند متفاوت باشد.برای مثال، دو سقف با مساحت ۱۰۰۰ مترمربع ممکن است به دلیل تفاوت در شبکه تیرریزی، دهانه‌ها، بارگذاری، ضخامت دال، نوع ورق عرشه و مشخصات تیرهای فولادی، تعداد متفاوتی گلمیخ نیاز داشته باشند.
بنابراین عبارت‌هایی مانند «برای هر مترمربع سقف عرشه فولادی یک تعداد مشخص گلمیخ لازم است»، از نظر مهندسی، یک قاعده عمومی و قابل اتکا برای همه پروژه‌ها نیست.
عوامل مؤثر بر تعداد گل‌میخ‌های مورد نیاز
1-ضخامت دال بتنی
ضخامت دال یکی از پارامترهای مهم در طراحی سقف عرشه فولادی است.
با تغییر ضخامت دال، شرایط هندسی و سازه‌ای اتصال نیز تغییر می‌کند. بنابراین نمی‌توان تعداد گلمیخ را بدون توجه به ضخامت بتن تعیین کرد.
البته افزایش ضخامت بتن الزاماً به معنی افزایش خطی تعداد گلمیخ نیست؛ زیرا تعداد نهایی حاصل بررسی مجموعه‌ای از پارامترهای طراحی است.
2-ورق عرشه فولادی
ورق عرشه فولادی بین گلمیخ و بتن قرار دارد و هندسه آن می‌تواند بر نحوه انتقال نیرو و ظرفیت سیستم مرکب اثرگذار باشد.ضخامت ورق، ارتفاع و شکل هندسی کنگره‌ها از مشخصاتی هستند که در طراحی و جزئیات اجرایی باید مورد توجه قرار گیرند. گلمیخ باید نسبت به این کنگره‌ها در موقعیت مناسبی قرار بگیرد تا فرآیند نصب و بتن‌ریزی با مشکل مواجه نشود.به همین دلیل، نقشه شاپ عرشه فولادی و جزئیات نصب برشگیرها اهمیت زیادی دارد.در بعضی شرایط، نحوه قرارگیری گلمیخ نسبت به کنگره عرشه می‌تواند روی ظرفیت مؤثر اتصال نیز اثرگذار باشد.
به همین دلیل انتخاب تعداد گلمیخ نیز نباید مستقل از مشخصات عرشه انجام شود.
3-مشخصات تیرهای فولادی
نوع و ابعاد تیر فولادی نیز در محاسبات مؤثر است.عرض بال تیر، ضخامت بال، طول تیر و شرایط تکیه‌گاهی از جمله اطلاعاتی هستند که طراح سازه برای بررسی عملکرد مرکب به آن‌ها نیاز دارد.هرچه طول تیرها و تعداد تیرهای موجود در شبکه سازه تغییر کند، طول کلی خطوطی که گلمیخ روی آن‌ها نصب می‌شود نیز تغییر خواهد کرد.برای همین، در یک ساختمان با مساحت مشخص، شبکه تیرریزی متراکم و شبکه تیرریزی با فواصل بیشتر می‌توانند به تعداد متفاوتی گلمیخ منجر شوند.
4-بارهای وارد بر سقف
بار مرده، بار زنده و سایر بارهای مؤثر در طراحی، مستقیماً در تعیین نیاز سازه‌ای سیستم مرکب نقش دارند.
هرچه تقاضای انتقال برش میان تیر و دال بیشتر باشد، بررسی ظرفیت و تعداد برشگیرها اهمیت بیشتری پیدا می‌کند.
بنابراین نمی‌توان تعداد گلمیخ را فقط با اندازه‌گیری طول تیر تعیین کرد.
5-مقاومت بتن
مقاومت فشاری بتن یکی دیگر از متغیرهای مؤثر در طراحی دال مرکب است.
خواص بتن بر ظرفیت انتقال نیرو در اطراف گلمیخ و رفتار ناحیه اتصال تأثیر می‌گذارد. از این رو مشخصات بتن نیز باید در محاسبات نهایی لحاظ شود.
6-قطر و طول گلمیخ
گل‌میخ‌ها در قطرها و طول‌های مختلف تولید می‌شوند و انتخاب ابعاد آن‌ها باید با مشخصات پروژه هماهنگ باشد. گلمیخ باید به گونه‌ای انتخاب و اجرا شود که پس از قرارگیری ورق و بتن، طول مؤثر و شرایط محصورشدگی مناسبی داشته باشد.افزایش قطر یا طول گلمیخ به این معنی نیست که می‌توان بدون محاسبه تعداد آن‌ها را کاهش یا افزایش داد. ظرفیت یک برشگیر تابع مجموعه‌ای از مشخصات هندسی، مصالح و شرایط اتصال است.
7-فاصله گلمیخ ها:منظور از تعداد گلمیخ در هر متر طول چیست؟
در پروژه‌های اجرایی، گاهی تعداد گلمیخ با عبارتی مانند «گلمیخ در هر متر تیر» بیان می‌شود.
برای مثال اگر در یک جزئیات اجرایی فاصله گل‌میخ‌ها ۲۰ سانتی‌متر باشد، به صورت نظری در هر متر طول می‌توان حدود ۵ موقعیت نصب در نظر گرفت.
اما این عدد صرفاً یک برآورد کارگاهی و اجرایی است و نباید با تعداد مورد نیاز بر اساس محاسبات سازه‌ای اشتباه گرفته شود.
به عبارت دیگر: فاصله نصب ≠ تعداد طراحی‌شده
ابتدا باید نیاز سازه‌ای مشخص شود و سپس آرایش اجرایی گل‌میخ‌ها تنظیم گردد.
روش کلی محاسبه تعداد گل‌میخ‌ها بر اساس طول تیر
اگر آرایش گل‌میخ‌ها در یک تیر مشخص شده باشد، برآورد اولیه تعداد آن‌ها بسیار ساده است.
فرض کنید:
• طول تیر = L
• فاصله گل‌میخ‌ها = s
در یک برآورد ساده می‌توان از رابطه زیر استفاده کرد:
تعداد تقریبی گلمیخ (N) ≈ طول تیر (L) ÷ فاصله گل‌میخ‌ها (s)
فرض کنیم طول یک تیر برابر با ۸ متر باشد و در نقشه اجرایی، فاصله گل‌میخ‌ها ۲۰ سانتی‌متر تعیین شده باشد.
تبدیل واحد: ۸ متر = ۸۰۰ سانتی‌متر
سپس: ۸۰۰ ÷ ۲۰ = ۴۰
در این حالت حدود ۴۰ عدد با فاصله یکسان در طول تیر به دست می‌آید.
با این حال باید تعداد نقاط ابتدا و انتهای تیر، محدودیت‌های فاصله‌گذاری، محل اتصالات و جزئیات نقشه اجرایی نیز بررسی شوند.بنابراین این رابطه بیشتر برای برآورد اولیه اجرایی کاربرد دارد و جایگزین طراحی سازه نیست.
محاسبه تعداد گلمیخ برای کل سقف
برای محاسبه کل پروژه، روش مناسب این است که ابتدا تمام تیرهای دارای برشگیر مشخص شوند.
سپس برای هر تیر:
1. طول تیر مشخص شود.
2. تعداد گلمیخ مورد نیاز آن تیر تعیین شود.
3. تعداد گلمیخ تمام تیرها با هم جمع شود.
4. جزئیات اجرایی و محدودیت‌های نقشه کنترل شود.
5. مقدار مورد نیاز برای خرید مشخص شود.
به‌طور خلاصه: تعداد کل گلمیخ سقف = مجموع تعداد گلمیخ همه تیرهای دارای برشگیر
حداقل الزامات و محدودیت‌های فاصله‌گذاری گل‌میخ‌ها
فاصله گل‌میخ‌ها تنها مسئله‌ای اجرایی نیست؛ بلکه محدودیت‌های هندسی و سازه‌ای نیز دارد.گلمیخ باید فضای کافی برای قرارگیری صحیح در میان اجزای عرشه و بتن داشته باشد. همچنین تراکم بیش از حد گل‌میخ‌ها می‌تواند مشکلات اجرایی ایجاد کند.از طرف دیگر، فاصله بیش از حد نیز ممکن است ظرفیت مورد نیاز اتصال مرکب را تأمین نکند.بنابراین فاصله‌گذاری باید حاصل یک تعادل مهندسی میان ظرفیت، هندسه و قابلیت اجرا باشد.
رابطه تعداد گلمیخ با برشگیر بودن تیر
گل‌میخ‌ها برای انتقال برش بین تیر فولادی و دال بتنی به کار می‌روند.در طراحی تیر مرکب، طراح باید بررسی کند که چه میزان نیروی برشی باید از طریق برشگیرها منتقل شود و هر گلمیخ چه ظرفیتی دارد.به صورت مفهومی می‌توان گفت:
تعداد برشگیر (N) × ظرفیت اسمی هر برشگیر (Qn) ≥ نیاز انتقال برش (V)
رابطه واقعی طراحی به ضوابط مورد استفاده، نوع برشگیر، مشخصات بتن، هندسه عرشه و سایر شرایط بستگی دارد؛ بنابراین استفاده از این رابطه به عنوان فرمول مستقل برای تعیین تعداد نهایی کافی نیست.
تعداد گلمیخ در محل تیرهای اصلی و فرعی
تمام تیرهای سازه‌ای الزاماً شرایط یکسانی ندارند.تیرهای اصلی معمولاً بار بیشتری از تیرهای فرعی دریافت می‌کنند و هندسه شبکه سازه نیز می‌تواند در محل تقاطع تیرها تغییر کند.بنابراین تعیین تعداد گلمیخ برای تیرهای اصلی و فرعی باید بر اساس نقشه سازه انجام شود.
صرفاً نمی‌توان گفت: «روی همه تیرها تعداد گلمیخ یکسان اجرا شود.»
آیا در تیرهای پیرامونی نیز گلمیخ لازم است؟
پاسخ به این سؤال وابسته به سیستم سازه‌ای و جزئیات طراحی است.برخی تیرهای پیرامونی ممکن است در سیستم مرکب مشارکت داشته باشند و برخی دیگر ممکن است جزئیات متفاوتی داشته باشند.بنابراین تشخیص نیاز به گلمیخ برای تیرهای پیرامونی باید از روی نقشه‌های سازه و جزئیات اجرایی انجام شود.
نقش طراحی سازه در تعیین تعداد گلمیخ
مهم‌ترین نکته این است که تعداد نهایی گلمیخ باید از طراحی سازه استخراج شود.طراح برای تعیین آن، مجموعه‌ای از پارامترها را بررسی می‌کند:
• بارهای وارد بر سقف
• مشخصات تیر فولادی
• مشخصات بتن
• مشخصات ورق عرشه
• نوع و ابعاد گلمیخ
• ظرفیت برشگیر
• شرایط تیر مرکب
• الزامات آیین‌نامه‌ای
• جزئیات اجرایی
به همین دلیل، یک عدد ثابت برای تمام پروژه‌های عرشه فولادی قابل ارائه نیست.
تفاوت تعداد گلمیخ طراحی‌شده با مقدار خرید
این دو عدد الزاماً برابر نیستند.فرض کنید نقشه سازه به ۱۲۰۰ عدد گلمیخ نیاز داشته باشد. برای خرید ممکن است مقدار بیشتری سفارش داده شود تا در صورت آسیب، خطای اجرایی یا کسری جزئی، پروژه متوقف نشود. پیش از سفارش نهایی، مقایسه قیمت گلمیخ عرشه فولادی میان چند تأمین‌کننده نیز می‌تواند به تصمیم‌گیری اقتصادی‌تر کمک کند.البته میزان پرت و ذخیره باید منطقی باشد.سفارش بیش از حد، سرمایه پروژه را بدون دلیل درگیر می‌کند و سفارش کمتر از نیاز نیز می‌تواند عملیات اجرایی را مختل کند.
پرت و ضریب احتیاط در سفارش گلمیخ
در زمان تهیه مصالح، معمولاً بهتر است مقداری ذخیره برای شرایط پیش‌بینی‌نشده در نظر گرفته شود.
این موضوع می‌تواند شامل مواردی مانند:
• آسیب دیدن تعدادی گلمیخ
• خطای شمارش
• تغییر جزئی در جزئیات اجرایی
• مشکلات هنگام نصب
• نیاز به جایگزینی قطعات معیوب
باشد.
با این حال، مقدار ذخیره باید بر اساس شرایط پروژه و سیاست تأمین مصالح تعیین شود و نمی‌توان یک درصد ثابت را برای همه پروژه‌ها تجویز کرد.
اشتباهات رایج در برآورد تعداد گلمیخ
یکی از رایج‌ترین خطاها، محاسبه تعداد گلمیخ صرفاً بر اساس متراژ سقف است.
اشتباه دیگر، استفاده از یک عدد ثابت برای تمام تیرهاست.
برخی خطاهای متداول عبارت‌اند از:
• بی‌توجهی به نقشه سازه
• نادیده گرفتن هندسه عرشه
• یکسان فرض کردن تمام تیرها
• بی‌توجهی به مشخصات گلمیخ
• اشتباه گرفتن تعداد اجرایی با تعداد طراحی
• سفارش مصالح بدون درنظرگرفتن مقدار ذخیره منطقی
آیا افزایش تعداد گلمیخ همیشه بهتر است؟
خیر.
افزایش تعداد برشگیرها باید بر اساس نیاز طراحی باشد.تراکم بیشتر از حد لازم الزاماً به معنی افزایش متناسب عملکرد سازه نیست و می‌تواند هزینه مصالح و زمان اجرا را افزایش دهد. از طرف دیگر، کاهش تعداد نیز ممکن است ظرفیت لازم را تأمین نکند.هدف، رسیدن به آرایش طراحی‌شده و قابل اجرا است؛ نه بیشترین تعداد ممکن.
کنترل های لازم مربوط به سقف عرشه فولادی
1-کنترل تعداد گل‌میخ‌ها پیش از اجرای سقف
قبل از شروع عملیات نصب، بهتر است چند مورد کنترل شود:
2. بررسی نقشه سازه
تعداد و آرایش گل‌میخ‌ها باید با آخرین نسخه نقشه سازه تطبیق داده شود.
3. کنترل مشخصات گلمیخ
قطر، طول، جنس و مشخصات فنی باید مطابق اسناد پروژه باشد.
4. کنترل ورق عرشه
ضخامت، ارتفاع و هندسه ورق باید با نقشه‌ها مطابقت داشته باشد.
5. کنترل محل نصب
موقعیت تیرها و محل قرارگیری گل‌میخ‌ها باید پیش از جوشکاری مشخص باشد.
6. کنترل کیفیت جوش
پس از اجرای گل‌میخ‌ها، کیفیت اتصال باید طبق الزامات پروژه بررسی شود.
جمع‌بندی
تعداد گلمیخ مورد نیاز برای سقف عرشه فولادی یک عدد ثابت و وابسته به متراژ سقف نیست. این مقدار به مشخصات سازه، طول و تعداد تیرها، بارگذاری، مشخصات بتن، ورق عرشه، نوع و ابعاد گلمیخ و الزامات طراحی وابسته است.
برای یک برآورد اولیه می‌توان از رابطه طول تیر تقسیم بر فاصله گل‌میخ‌ها استفاده کرد:
N ≈ L ÷ s
اما این رابطه صرفاً یک ابزار محاسباتی ساده برای برآورد کارگاهی است و نباید جایگزین طراحی سازه شود.
در پروژه واقعی، مسیر صحیح به این شکل است:
نقشه سازه ← تعیین تیرهای دارای عملکرد مرکب ← محاسبه نیاز برشگیر ← تعیین آرایش گلمیخ ← تهیه نقشه اجرایی ← برآورد تعداد ← سفارش مصالح
در نتیجه، اگر هدف تعیین تعداد دقیق گلمیخ برای یک پروژه مشخص باشد، باید طول تیرها، شبکه تیرریزی، مشخصات ورق عرشه، ضخامت دال، مشخصات گلمیخ و محاسبات سازه‌ای در کنار یکدیگر بررسی شوند. برای دریافت مشاوره فنی و برآورد دقیق‌تر تعداد گلمیخ پروژه، می‌توانید با تیم شرکت ابنیه فولاد آریو در تماس باشید.
