ساخت تیرآهن لانه زنبوری

ساخت تیرآهن لانه زنبوری به چه صورت است و دارای چه استانداردهایی است، در این مقاله قصد داریم بیشتر به این موضوع بپردازیم با ما همراه باشید با ادامه این مطلب...

ساخت تیرآهن لانه زنبوری

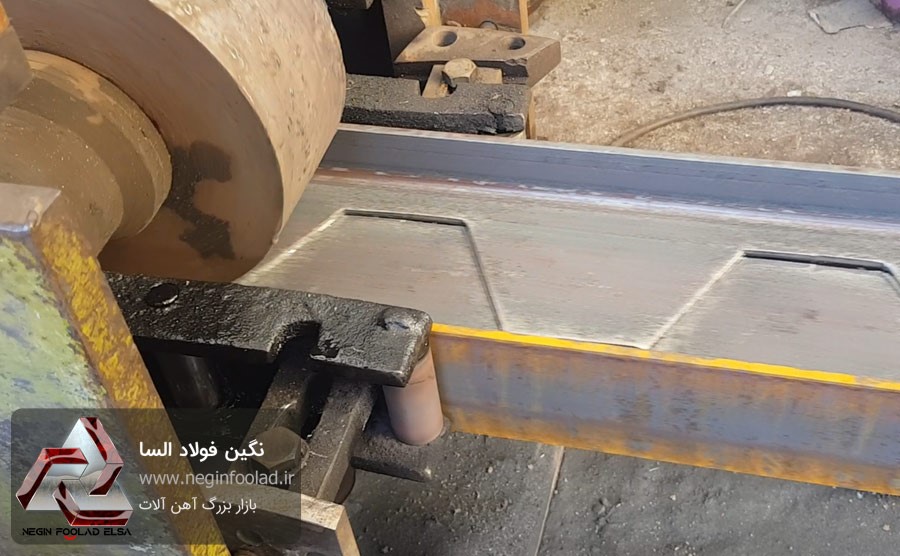

دلیل نامگذاری تیرآهن لانه زنبوری این است که در امتداد طول دارای حفره های توخالی در قسمت جان است که به لانه زنبور عسل شبیه است. طبق استاندارد ملی ایران- 1387 در تیرهای نورد شده با ایجاد الگوی برشی در جان تیر و اتصال دو قسمت بریده شده  به یکدیگر تیر زنبوری یا شبکه شده به دست می آید که دارای ممان اینرسی بیشتری است.


سایزهای رایج تیرآهن لانه زنبوری

به طور کلی تمامی تیرآهن ها از سایز 14 تا 30، با توجه به سفارش امکان شبکه شدن را دارد. البته تیرآهن از سایز 14 به پایین به دلیل پیچ خوردن یا در اصطلاح شکلاتی شدن شبکه کاری نمی شود. سه شماره تیغه 8، 10 و 13 سانتی متر در تولید تیرآهن شبکه وجود دارد. براي ساختن تيرآهن زنبوري از دو شيوه برش پانير و برش لتيسكا استفاده می شود.



  • تیرآهن سایز 14 و 16 و 18 معمولا با تیغه 8 سانتی متری شبکه می شود.
  • تیرآهن 20 معمولا با تیغه 8 یا 10 شبکه می شود.
  • تیرآهن های 22، 24 و 27 معمولا با تیغه های 10 و 13 سانتی متری شبکه می شوند.
  • تیرآهن 30 نیز با تیغه 13 سانتی متری شبکه می شود.

 تیرآهن زنبوری


تقویت تیرآهن زنبوری

محصول ساخته شده در محل تكيه گاه، با توجه به حفره هاي خالي آن در مقابل تنشهاي برشي ضعيف مي شود. براي جبران اين نقيصه ، با توجه به منحني نيروي برشي نيز به پر كردن حفره ها با ورق هاي تقويتي اقدام مي كنيم. لازم به ذكر است كه حداقل بايد يك حفره با ورق در تكيه گاه به وسيله جوش كامل پر شود. در پايان يادآور مي شوم كه يك نوع ديگر از پروفيل هاي لانه زنبوري را پس از بريدن قطعات بالا و پايين ورق واسطه اضافه مي كنند كه اين ورق واسطه بين دندانه ها جوش مي شود. در نتيجه ، تير حاصل به مراتب قويتر از تيري است كه بدون ورق واسطه ساخته مي شود .

تیر زنبوری

نحوه جوشکاری تیرآهن زنبوری

جوشکاری در ساخت تیرآهن شبکه از اهمیت به سزایی برخوردار است. عدم رعایت استاندارد در جوشکاری پیامدهای غیر قابل جبرانی به همراه دارد. جوشکاری تیراهن لانه زنبوری با درخواست مشتریان عزیز به دو صورت انجام می شود:
1- جوش معمولی: در این مدل فواصل جوش به صورت 1 متر 1 متر از یکدیگر انجام می شود. البته بقیه جوش و تکمیل آن در محل اجرای پروژه صورت می گیرد.
2- جوش مهندسی : تمامی بخش های برش خورده در هر دو طرف جوش کامل زده می شود. اجرت جوشکاری مهندنسی معمولا سه برابر جوشکاری معمولی محسوب می شود.

تیرآهن لانه زنبوری

مزایا و معایب تیرآهن لانه زنبوری

عکس العمل بهتر در مقابل لرزه های وارد شده به سازه از برتری های تیر شبکه ای محسوب می شود. وجود حفره در این تیرآهن برای رد کردن سیم برق و انواع لوله های تاسیساتی شرایط مناسبی را ایجاد کرده است. وزن پایین و ارتفاع بیشتر، تیرآهن لانه زنبوری را به یک گزینه مقرون به صرفه از نظر اقتصادی تبدیل کرده است. مقاومت خمشي تير نيز افزوده مي گردد، در نتيجه تيري حاصل مي شود با ارتفاع بيشتر و قويتر و هم وزن تير اصلي.
عمده مشکل تیرآهن تو خالی شده، جوشکاری و تنش های ایحاد شده در محل برش و حرارت جوش است. معمولا جوشکاری توسط اپراتور معمولی صورت می گیرد که نیازمند بررسی دقیقتر است. ضعف در ناحیه جان تیر به علت کاهش مساحت آن نیز از دیگر عیوب این محصول است. در برخی پروژه ها از تیرهای لانه زنبوری به عنوان تیرچه استفاده می گردد که در بتن مدفون شده و ممکن است برخی از حفره ها با بتن پر نشوند.

خرید تیرآهن لانه زنبوری

قیمت تیرآهن زنبوری در ابتدا تابع سایز و برند تیرآهنی است که آن را برش کاری می کنند. در درجه بعدی نوع جوشکاری نیز عامل تعیین قیمت است. یعنی به قیمت تیراهن انتخاب شده هزینه اجرت شبکه افزوده می شود. این دستمزد در حقیقت هزینه برش کاری و جوشکاری است. شما می توانید برای دریافت به روز ترین قیمت تیرآهن تهران و کارخانه و اجرت شبکه کردن، قیمت تیرآهن هاش ، میلگرد، ورق، پروفیل، نبشی و ناودانی با شماره 02144448200 تماس حاصل نمایید و از مشاوره کارشناسان مجرب شرکت نگین فولاد السا بهره مند شوید. همچنین با مراجعه به وبسایت مجموعه به نشانی https://neginfoolad.ir از آخرین قیمت مقاطع فولادی بهره مند شوید.
