تیرآهن لانه زنبوری یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان است که فرآیند تولید آن شامل خلاقیت مهندسی قابل توجهی میباشد. در این نوع تیرها، پس از آمادهسازی و علامتگذاری اولیه، برشهای خاصی روی تیرآهن پایه ایجاد میشود. سپس قطعات برشخورده با جوشکاری دوباره به یکدیگر متصل شده و تیرآهن لانه زنبوری شکل میگیرد. علت اصلی نامگذاری این محصول، وجود حفرههای توخالی ششضلعی در طول جان تیر است که ظاهری مشابه لانه زنبور به آن میبخشد. این طراحی خاص نه تنها ظاهر منحصربهفردی ایجاد میکند، بلکه ویژگیهای فنی متمایزی را برای سازه به ارمغان میآورد.
یکی از مهمترین مزایای این تیرها، مقرون به صرفه بودن آنهاست. برای مقایسه هزینههای تمام شده این محصول با سایر مقاطع فولادی و دسترسی به لیست بهروز قیمتها، میتوانید به لیست قیمت تیرآهن لانه زنبوری در سایت فولاد ۲۴ مراجعه نمایید.
هدف از استفاده از تیرآهن لانه زنبوری
اصلیترین هدف از تولید تیرآهن لانه زنبوری، افزایش توانایی تیر در تحمل لنگر خمشی نسبت به تیرآهن نورد شده اولیه است. با انجام این فرآیند، ارتفاع تیر بدون نیاز به افزایش وزن یا استفاده از مصالح بیشتر، به میزان قابل توجهی بالا میرود. به عنوان مثال، در این فرآیند ارتفاع یک پروفایل IPE-18 که ۱۸ سانتیمتر است، به حدود ۲۷ سانتیمتر افزایش مییابد. این افزایش ارتفاع باعث میشود که ممان اینرسی تیر بیشتر شده و در برابر خمش مقاومت بهتری از خود نشان دهد.
روشهای برش تیرآهن لانه زنبوری
تولید این محصول فولادی از طریق دو شیوه اصلی «پانیر» و «لتیسکا» انجام میشود. روش پانیر خود به دو زیرشاخه تقسیم میگردد که در ادامه به بررسی آنها میپردازیم:
- روش کوپال (برش سرد): در این روش، تیرآهن را در امتداد خط منکسر با استفاده از نورد سرد و به کمک دستگاههای قطعکن سنگین برش میدهند. این روش دقت بالایی دارد و معمولاً برای ضخامتهای خاصی کاربرد دارد.
- روش برنول (برش گرم): در روش برنول از نورد گرم استفاده میشود و عملیات برش توسط لوله برنول و با شعله بنفش رنگی که از ترکیب گاز استیلن و اکسیژن حاصل میشود، انجام میگیرد. این روش برای تیرآهنهای با ضخامت بالاتر مناسب است.
فرآیند ساخت تیرآهن زنبوری در ایران
شیوه تولید تیرآهن زنبوری در کارخانههای داخلی معمولاً به این صورت است که پس از عملیات نورد، یک الگوی ششضلعی ساخته شده از ورق آهن سفید یک میلیمتری روی جان تیر قرار گرفته و خطکشی میشود. پیش از برش، محصول فولادی روی یک شاسی مستحکم قرار میگیرد تا از تاب برداشتن آن جلوگیری شود. سپس تیر توسط دستگاه برش داده میشود، قسمت بالایی به اندازه یک دندانه جابجا شده و دندانههای بالا و پایین دقیقاً روبهروی هم قرار میگیرند. در نهایت، عملیات جوشکاری سرتاسری انجام شده و تیرآهن لانه زنبوری آماده میگردد.
مزایا و ویژگیهای تیرآهن لانه زنبوری
استفاده از تیرآهنهای لانه زنبوری در پروژههای عمرانی و صنعتی مزایای متعددی دارد که باعث محبوبیت این محصول شده است:
- تحمل بار بالا: افزایش ارتفاع مقطع باعث افزایش ظرفیت تحمل بار میشود.
- مقرون به صرفه: کاهش وزن فولاد مصرفی در مقایسه با تیرآهنهای توپر با همان ارتفاع، هزینهها را کاهش میدهد.
- مقاومت بیشتر: این تیرها در برابر لنگر خمشی مقاومت بالایی از خود نشان میدهند.
- افزایش استحکام بدون بار اضافه: بهبود عملکرد سازه بدون افزایش چشمگیر وزن مرده.
- امکان عبور تاسیسات: حفرههای موجود در جان تیر امکان عبور لولهها و کابلهای تاسیساتی را فراهم میکند که در کاهش ارتفاع طبقات موثر است.
- کاربردهای متنوع: استفاده در پلسازی، حمل و نقل، سازههای صنعتی و ساختمانهای مرتفع.
- افزایش بار خمشی: بهینهسازی مقاومت در برابر نیروهای خمشی.

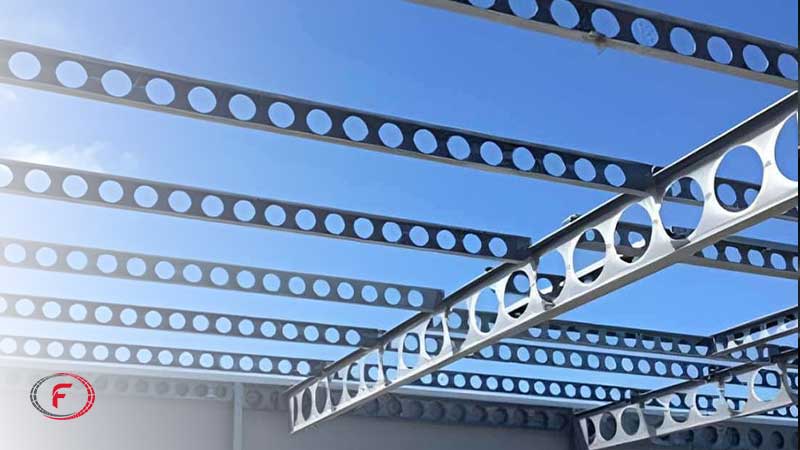

تقویت تیرهای لانه زنبوری به کمک ورق
یکی از نکات مهم در طراحی تیرهای لانه زنبوری، وضعیت آنها در محل تکیهگاههاست. در این نواحی که حفرههای خالی وجود دارند، تیر در مقابل تنشهای برشی ضعیف میشود. برای جبران این ضعف و بر اساس منحنی نیروی برشی، حفرهها را با ورقهای تقویتی به صورت کامل توسط جوش پر میکنند. همچنین نوعی از این تیرآهنها وجود دارد که برای بریدن قطعات بالا و پایین، ورق واسطه اضافه میکنند و این ورق بین دندانهها جوش میشود. این نوع تیرآهنها (Cellular Beams) نسبت به تیرآهنهای بدون ورق واسطه بسیار مستحکمتر و قویتر هستند.
معایب و محدودیتهای تیرآهن زنبوری
با وجود مزایای فراوان، این محصول فولادی دارای معایبی نیز هست که باید در طراحی مد نظر قرار گیرد:
- کاهش مقاومت برشی: وجود حفرهها در جان تیر باعث کاهش مقاومت برشی در محل اتصال پل به ستونها میشود که گاهی با استفاده از ورقهای فلزی پوشش داده میشود.
- حساسیت در ساخت: در ساخت این تیرآهن باید استانداردهای دقیقی رعایت شود. در صورت عدم رعایت ابعاد استاندارد و افزایش ارتفاع غیرمجاز، تیر ممکن است زیر بار صد درصد خراب شود.
- یکپارچگی جوش: به منظور یکپارچهسازی تیرآهن، جوشکاری باید با کیفیت و سرتاسری صورت گیرد.
- تغییر خواص فولاد: عملیات حرارتی جوشکاری میتواند باعث تغییر خواص مکانیکی فولاد و کاهش مقاومت آن در ناحیه جوش شود.
- ضریب اطمینان: ضریب اطمینان و ایمنی این نوع تیرآهن نسبت به مقاطع توپر (مثل تیرآهن معمولی) کمتر است.
با این حال، به دلیل مزایای اقتصادی و فریبنده مانند کاهش وزن و افزایش ارتفاع، این محصول فولادی هنوز به طور متداول در ساختمانها و پروژههای مهندسی مورد استفاده قرار میگیرد، مشروط بر اینکه محاسبات سازهای دقیق برای آن انجام شده باشد.
در نهایت، انتخاب نوع تیرآهن باید بر اساس محاسبات فنی و بودجه پروژه انجام شود. کارشناسان فولاد ۲۴ آماده ارائه مشاوره فنی به شما هستند. جهت استعلام قیمت و خرید این محصول با بهترین کیفیت، روی لینک قیمت و خرید تیرآهن لانه زنبوری کلیک کنید.
