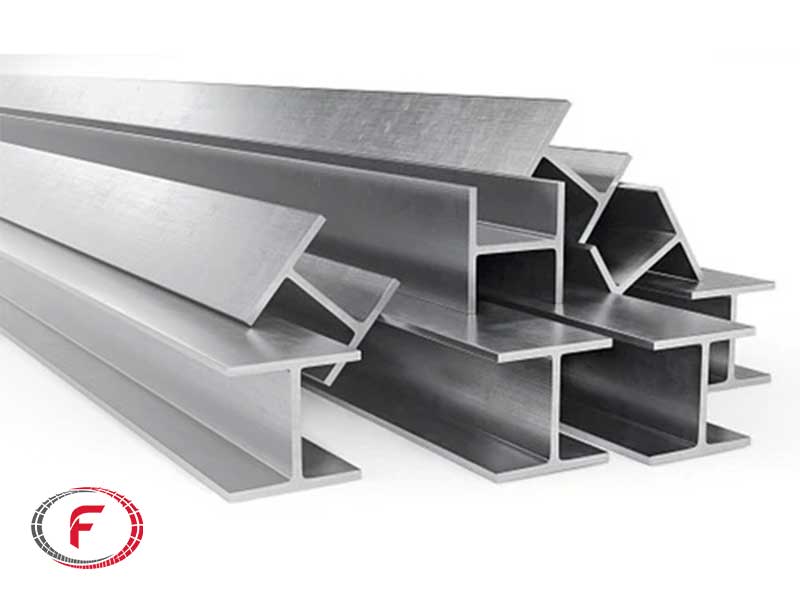

تیرآهن یکی از حیاتیترین مقاطع فولادی در صنعت ساختمان است. در این مقاله به بررسی روشهای تولید، انواع استاندارد و نقش تیرآهن در سازه میپردازیم.
فرآیند تولید تیرآهن
اصلیترین روش شکلدهی تیرآهن، نورد گرم (Hot Rolling) نام دارد. فرآیند تولید به این صورت است که ابتدا بیلتهای فولادی یا همان شمشه (بلوم) با ابعاد مشخص وارد کورههای حرارتی میشوند. پس از رسیدن به دمای نورد، شمشه از مجموعه غلتکها و قفسههای نورد عبور میکند.
در قفسههای ابتدایی، مقطع فولاد کاهش و طول آن افزایش مییابد. سپس با عبور از قفسههای میانی و پایانی، فولاد به شکل نهایی تیرآهن درمیآید. در مرحله پایانی، تیرآهنها در ابعاد مورد نظر برش خورده و بستهبندی میشوند.
بلوم (Bloom) چیست؟
بلوم یا شمشه یکی از فرآوردههای میانی صنعت فولاد است که سطح مقطع آن بزرگتر از ۲۳۰ سانتیمتر مربع است. سطح مقطع بلوم معمولاً مربع بوده و عرضی بین ۱۵ تا ۳۰ سانتیمتر دارد. این ماده اولیه برای تولید محصولات متنوعی نظیر ریل، تیرآهن، قوطی، نبشی، ناودانی و سپری استفاده میشود.
انواع تیرآهن بر اساس استاندارد جهانی
تیرآهنها بر اساس استانداردهای بینالمللی به دستههای مختلفی تقسیم میشوند که رایجترین آنها عبارتند از:
- تیرآهن IPE: استاندارد اروپا و آلمان (ارتفاع: ۸۰ تا ۶۰۰ میلیمتر)
- تیرآهن INP: استاندارد چین و روسیه (ارتفاع: ۸۰ تا ۶۰۰ میلیمتر)
- تیرآهن IPB: تیرآهن بال پهن (ارتفاع: ۱۰۰ تا ۱۰۰۰ میلیمتر)
معرفی تیرآهن IPE
تیرآهن IPE رایجترین نوع تیرآهن در ایران است که مطابق با استانداردهای اروپایی تولید میشود. ویژگی بارز این تیرآهن، ضخامت ثابت بالها است؛ به این معنی که ضخامت بال در ابتدا و انتهای تیر یکسان است. به دلیل استاندارد بودن و سازگاری با قوانین ملی ساختمان، تیرآهن IPE محبوبیت بالایی در بازار فولاد ایران دارد.
معرفی تیرآهن INP
تیرآهن INP نیز دارای مقطع به شکل I است، اما برخلاف مدل IPE، ضخامت بالهای آن با فاصله گرفتن از جان تیر کاهش مییابد. این تیرآهن بر اساس استانداردهای کشورهای روسیه و چین تولید میشود و مشخصه ظاهری آن، نازکی بالها در نزدیکی جان و ضخیمتر شدن آنها در لبههای خارجی است.
معرفی تیرآهن IPB (بال پهن)
تیرآهن IPB که به تیرآهن بال پهن یا H شناخته میشود، دارای بالهایی عریضتر نسبت به تیرآهنهای IPE است. این نوع تیرآهن به دلیل تحمل بار بالاتر، در سازههای سنگین کاربرد فراوانی دارد.
نشانههای اختصاری در تیرآهن IPB
- علامت V: نشاندهنده سنگین بودن تیرآهن (مانند IPBV).
- علامت L: نشاندهنده سبک بودن تیرآهن (مانند IPBL).
کاربرد تیرآهن در صنعت و ساختمان
اصلیترین کاربرد تیرآهن در ساخت و ساز است، جایی که به عنوان عضوی بلند و اصلی برای تحمل فشار ناشی از وزن مصالح و بارهای وارده عمل میکند. در مهندسی عمران، اعضای افقی سازه «تیر» و اعضای عمودی «ستون» نامیده میشوند. علاوه بر ساختمانهای عظیم، از تیرها در سازههای کوچکتر مانند بدنه کامیونها و اتومبیلها نیز استفاده میشود.
انواع تیرآهن بر اساس عملکرد در سازه
در یک سازه فولادی، تیرآهنها بر اساس نقشی که در تحمل بار ایفا میکنند به سه دسته اصلی تقسیم میشوند:
۱. تیر اصلی (Main Beam)
به تیرهای افقی گفته میشود که مستقیماً به ستونها متصل هستند. وظیفه این تیرها انتقال بار از تیرهای فرعی به ستونهای اصلی سازه است.
۲. تیر فرعی (Secondary Beam)
این تیرها به صورت افقی به تیرهای اصلی متصل میشوند و وظیفه دارند بارهای سقف یا کف را به تیرهای اصلی منتقل کنند. تیرهای فرعی به صورت مستقیم به ستونها متصل نیستند.
۳. تیر کلاف (Strut Beam)
تیر کلاف تیری افقی است که به دو تیر عرضی در سقف یا خرپا متصل میشود. این تیرها بار تیرهای عرضی را به ستون منتقل کرده و عموماً در خرپاهای سقفی مورد استفاده قرار میگیرند.
