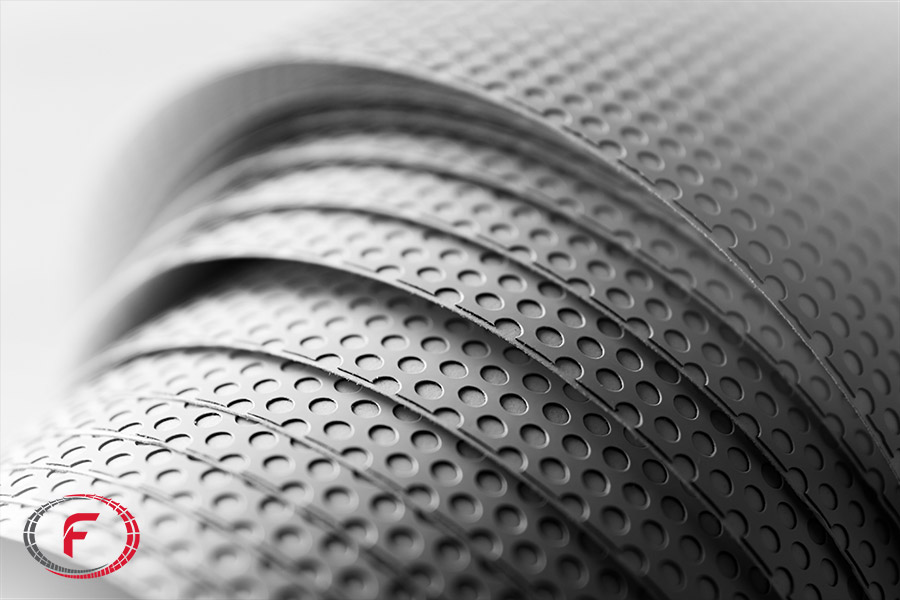

ورق پانچ شده یا ورق مشبک (perforated metal ) از عملیات پانچ به روی یک شیت یا ورق فلزی حاصل می‌گردد در این فرایند یک ورق فلزی معمولی زیر پرس دستگاه مخصوص پانچ قرار می‌گیرد و حفره هایی با اشکال هندسی مختلف (مربع، دایره،مستطیل،ستاره) ایجاد می گردد که به آن ورق مشبک می‌گوییم.
عملیات پانچ با دستگاه CNC
با پیشرفت تکنولوژی پانچ بر روی ورق های فلزی از دستگاهی به نام سی ان سی که مخفف Computer Numirical Control می باشد استفاده می‌گردد، دستگاه CNC از منطق ریاضی جهت پانچ کار استفاده می کند و اپراتور دستگاه فقط یک بار عملیات هدایت دستگاه را انجام می دهد، سپس دستگاه این عمل را بصورت خودکار هر چند بار که بخواهیم تکرار می نماید (یعنی بدون حضور کاربر) این در حالی است در دستگاه‌های NC به منظور اعمال عملیات پانچ بر روی هر ورق باید به تعداد ورق‌های موجود هدایت دستگاه صورت گیرد.
همانطور که درابتدای مطلب اشاره نمودیم با استفاده از دستگاه CNC می توانیم از قالبهای مختلفی جهت تولید ورق های پانچ استفاده نماییم که عبارتند از:
- قالبهای گرد با قطرهای سه میلی‌متر تا هشتاد میلی‌متر.
- قالبهای چهارگوش در ابعاد پنج در پنج میلی‌متر تا هشتاد در هشتاد میلی‌متر.
- قالبهای لوبیایی در ابعاد دو در بیست و پنج میلی‌متر تا چهل در صد میلی‌متر.
- قالبهای شش ضلعی با اضلاع شش میلی‌متر تا شصت میلی‌متر.
- اشکال مختلف مانند برگ و گل
انواع ورق پانچ:
ورق‌های مشبک انواع مختلفی دارند که عبارتند از:
- ورق مشبک گالوانیزه (سفید)
- ورق مشبک روغنی (نورد سرد)
- ورق مشبک آلیاژی
- ورق مشبک رنگی
- ورق مشبک آلومینیوم
- استیل
- مسی
- کامپوزیت
خمکاری ورق فلزی
خم کردن ورق‌های فلزی یک عملیات کاملاً رایج و بخش مهمی در صنایع تولیدی می باشد. خمکاری ورق‌های فلزی عبارت است از شکل‌دهی غیر کشسان یک قطعه بر روی یک محور به‌طوری‌که تغییراتی در هندسه آن قطعه ایجاد گردد.
در جریان عملیات خمکاری ورق، شبیه سایر فرآیندهای شکل‌دهی فلزات، تغییراتی در شکل یک قطعه ایجاد می‌شود اما حجم آن قطعه بدون تغییر باقی می‌ماند.
در برخی موارد ممکن است خمکاری باعث ایجاد تغییرات کوچکی در ضخامت ورق شود؛ اما در اغلب عملیات خمکاری ورق، ضخامت ورق فلزی موردنظر، هیچ تغییری نخواهد کرد.
خمش ورق، علاوه‌بر آنکه برای ایجاد شکل هندسی مناسب در قطعه استفاده می‌شود، به‌منظور افزایش مقاومت و سختی یک ورق فلزی، تغییر گشتاور اینرسی یک قطعه و نیز برای تأمین زیبایی ظاهری و حذف لبه‌های تیز یک کار نیز مورد استفاده قرار می‌گیرد.
پرس پانچ CNC که برای پانچ ورق در ابعاد مختلف جهت تولید ورق های مشبک،مربع،دایره، ستاره و غیره مورد استفاده قرارمی گیرد که دارای تنوع و ابعاد مختلف در پانچ بوده و از این جهت باعث استفاده آن در صنایع ساختمان و صنایع دیگر می‌شود.
کاربرد ورق استیل پانچ:
ورق استیل در صنایع گوناگونی مانند صنایع غذایی، نیروگاه ها، گاز، هوا، پتروشیمی، آب، نفت، دارویی و شیمیایی کاربرد دارد.
ورق آجدار پانچ:
جهت جلوگیری از سر خوردن افراد و اشیاء باید از سطوح مناسب استفاده شود، بدین منظور از ورق آجدار استفاده می‌کنند که از نورد گرم حاصل می‌شود. برجستگی‌های موجود بر سطوح ورق اشکال مختلفی مانند شکل بادامی دارند.
این ورق‌ها در سقف‌های شیروانی نیز مورد استفاده قرار می‌گیرند. پانچ این ورق‌ها به دلیل اهمیت بالای ورق‌های آجدار از جایگاه خاصی برخوردار است.
کاربرد های پانچ ورق
- تولید صنایع فلزی و صنایع دکوراسیون
- قابل استفاده در پروژه های صنعتی، ساختمانی، بهداشتی، پتروشیمی، ورزشی، کشاورزی
- حفاظی برای نیروگاه های برق
- حفاظ برای دکل های مخابراتی
- ساخت حفاظ هایی برای مناطق حساس نظامی و زندان ها
- ساخت حفاظ برای اماکن ورزشی
- ساخت درب هایی برای در پارکینگها ، ورودی منازل و انبارها
- جداسازی و دانه بندی در خطوط تولید مواد غذایی و کشاورزی
- سقف و دیواره های آسانسور
- صنایع خودروسازی
- عمران و شهرسازی
